5 200 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Цена
5200
Входное сопротивление
Определяется параметрами функциональных блоков и параметрами подключенных измеритльных плат ±42В
Интерфейс с платами типа ЛА-ХХХ
Разъемы*: DHR-26, DHR-44, IDC-20
Все характеристики
Описание
Плата ЛА-ТК5 — универсальный переходник на витую пару для гибкого и многофункционального подключения плат АЦП.
Плата ЛА-ТК5 создана для удобного и простого подключения любых типов плат АЦП серии ЛА-ХХХ производства ЗАО «Руднев-Шиляев» через витую пару с креплением под винт. Она позволяет создавать токовые входы и входы по напряжению, а также предлагает дополнительные функции.
Основное предназначение платы ЛА-ТК5 — создание универсального переходного решения для подключения плат АЦП. Она обеспечивает гибкость и совместимость с любыми платами серии ЛА-ХХХ, облегчая их надёжное и быстрое подключение.
Плата ЛА-ТК5 даёт возможность создавать токовые входы и входы по напряжению, что позволяет адаптировать её к разным требованиям и потребностям вашей системы. Также она предлагает дополнительные функции, которые могут быть полезными в вашем проекте.
Если вам нужно гибкое и многофункциональное решение для подключения плат АЦП от ЗАО «Руднев-Шиляев», плата ЛА-ТК5 — идеальный вариант. Доверьтесь её качеству и функциональности для надёжного подключения плат АЦП и стабильной работы вашей системы.
Плата ЛА-ТК5 создана для удобного и простого подключения любых типов плат АЦП серии ЛА-ХХХ производства ЗАО «Руднев-Шиляев» через витую пару с креплением под винт. Она позволяет создавать токовые входы и входы по напряжению, а также предлагает дополнительные функции.
Основное предназначение платы ЛА-ТК5 — создание универсального переходного решения для подключения плат АЦП. Она обеспечивает гибкость и совместимость с любыми платами серии ЛА-ХХХ, облегчая их надёжное и быстрое подключение.
Плата ЛА-ТК5 даёт возможность создавать токовые входы и входы по напряжению, что позволяет адаптировать её к разным требованиям и потребностям вашей системы. Также она предлагает дополнительные функции, которые могут быть полезными в вашем проекте.
Если вам нужно гибкое и многофункциональное решение для подключения плат АЦП от ЗАО «Руднев-Шиляев», плата ЛА-ТК5 — идеальный вариант. Доверьтесь её качеству и функциональности для надёжного подключения плат АЦП и стабильной работы вашей системы.
Характеристики
| Цена | 5200 |
| Входное сопротивление | Определяется параметрами функциональных блоков и параметрами подключенных измеритльных плат ±42В |
| Интерфейс с платами типа ЛА-ХХХ | Разъемы*: DHR-26, DHR-44, IDC-20 |
| Количество аналоговых каналов | До 32 однополюсных или 16 дифференциальных |
| Конфигурация аналоговых входов (не изолированы) | Однополюсные или дифференциальные |
| Масса, кг | не более 0.5 кг |
| Модель | ЛА-ТК5 |
| Размер, см х см | 24.5х11.3.5 |
| Тип входных разъемов | ЕЕНК-508 |
| Число цифровых входов | До 23 однополюсных |
Применение
Возможны следующие варианты применения платы:
делитель напряжения;
фильтр низкой частоты;
токовый вход;
проходной соединитель;
цепи с защитой;
другие функции
Все они определяются тем, какие элементы установлены на поле функции обработки.
Все они определяются тем, какие элементы установлены на поле функции обработки.
Особенности

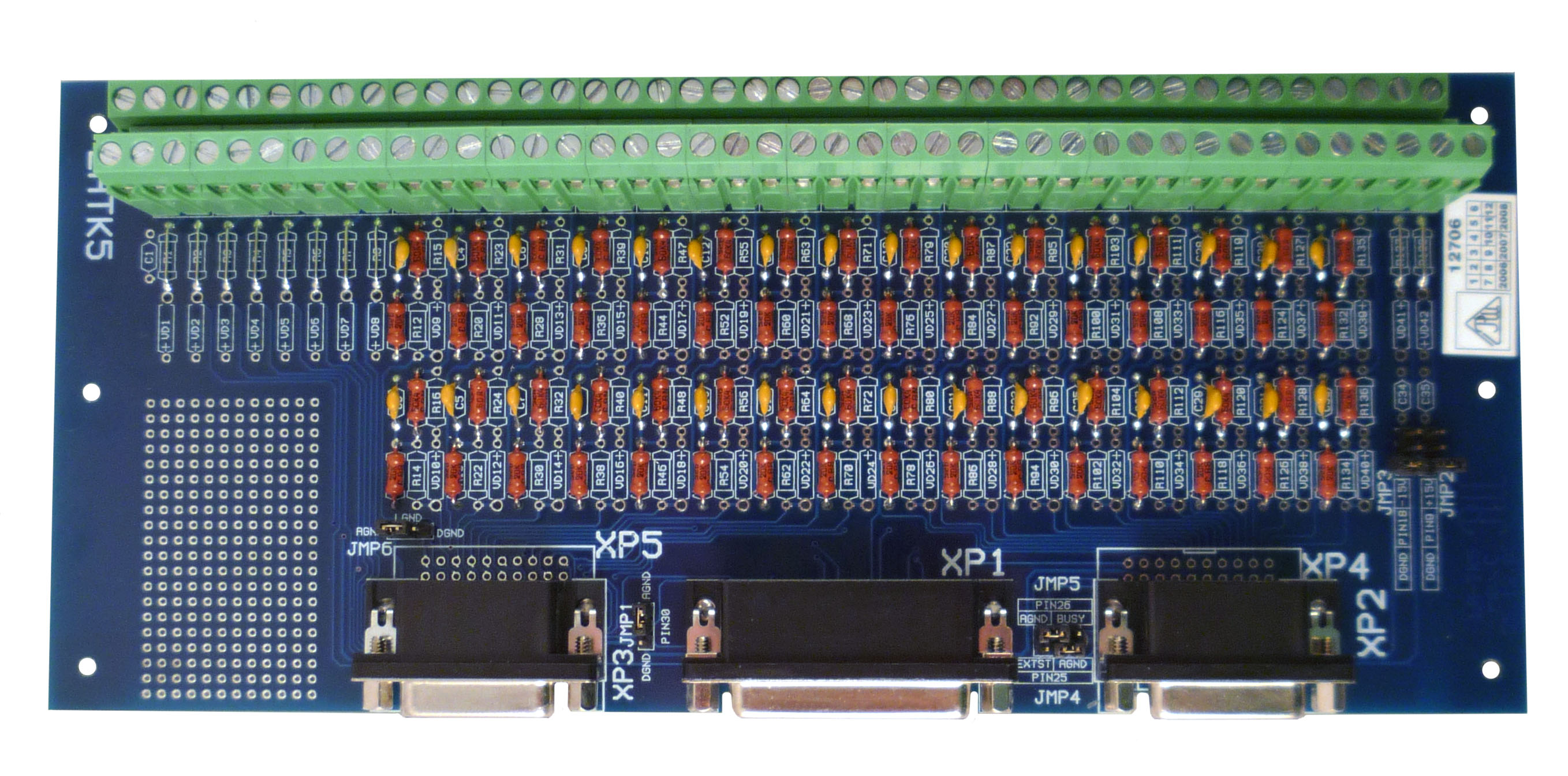

Плата ЛА-ТК5 состоит из следующих узлов: разъёмов с ХР6 - ХР21 с монтажными площадками для крепления провода под винт; монтажного поля для элементов, реализующих функции первичной обработки входных сигналов; разъёмов XP1 - ХР5 (Наличие разъёмов зависит от комплектации изделия).
Функция первичной обработки предназначена для простейшей предварительной обработки сигналов, снимаемых с датчиков. Входные разъёмы позволяют подключить 84 провода, при этом их функциональное назначение может быть выбрано по необходимости, в зависимости от конкретной задачи.
Следует обратить внимание на то, что в соответствии с приведенной выше схемой функции первичной обработки, практическая реализация данной входной цепи возможна только в случае соединения цепей с общим проводом используемой платы ЛА-ХХХ.
Разъёмы XP1 типа DHR-44 совместимы с платами АЦП ЛА-2М5, ЛА-1,5PCI. Разъёмы ХР2, ХР3 типа DHR-26 (Наличие разъёмов зависит от комплектации изделия) совместимы с платами АЦП ЛА-2M2, ЛА-2M3, ЛА-2M3 PCI, ЛА-4. Разъёмы ХР4,ХР5 типа IDC-20 (Наличие разъёмов зависит от комплектации изделия) совместимы с платами АЦП ЛА-70M4. Плата ЛА-ТК5 соединяется с платами типа Ла-ХХХ с помощью ленточного кабеля.
Функция первичной обработки предназначена для простейшей предварительной обработки сигналов, снимаемых с датчиков. Входные разъёмы позволяют подключить 84 провода, при этом их функциональное назначение может быть выбрано по необходимости, в зависимости от конкретной задачи.
Следует обратить внимание на то, что в соответствии с приведенной выше схемой функции первичной обработки, практическая реализация данной входной цепи возможна только в случае соединения цепей с общим проводом используемой платы ЛА-ХХХ.
Разъёмы XP1 типа DHR-44 совместимы с платами АЦП ЛА-2М5, ЛА-1,5PCI. Разъёмы ХР2, ХР3 типа DHR-26 (Наличие разъёмов зависит от комплектации изделия) совместимы с платами АЦП ЛА-2M2, ЛА-2M3, ЛА-2M3 PCI, ЛА-4. Разъёмы ХР4,ХР5 типа IDC-20 (Наличие разъёмов зависит от комплектации изделия) совместимы с платами АЦП ЛА-70M4. Плата ЛА-ТК5 соединяется с платами типа Ла-ХХХ с помощью ленточного кабеля.
Документы
la_tk5
604.2 Кб
Доставка и оплата
Доставка
Мы отправляем заказы по всей России. Отправка заказов в другие регионы осуществляется посредством транспортных компаний (ТК). Транспортную компанию выбирает покупатель. Оборудование доставляется до терминала или склада, находящегося в вашем городе, посредством курьерских служб или транспортных фирм.
Расчет стоимости доставки индивидуален для каждого товара и производится с учетом веса и объема груза и расстояния транспортировки. Также возможен самовывоз. Адрес пункта самовывоза уточняйте у менеджера.
Безналичный расчет
Чтобы оплатить заказ по безналичному расчету, нам необходимо выставить вам счёт. Реквизиты для выставления счёта можно прислать по электронной почте на адрес info@kommerc-kip.ru.
Мы отправляем заказы по всей России. Отправка заказов в другие регионы осуществляется посредством транспортных компаний (ТК). Транспортную компанию выбирает покупатель. Оборудование доставляется до терминала или склада, находящегося в вашем городе, посредством курьерских служб или транспортных фирм.
Расчет стоимости доставки индивидуален для каждого товара и производится с учетом веса и объема груза и расстояния транспортировки. Также возможен самовывоз. Адрес пункта самовывоза уточняйте у менеджера.
Безналичный расчет
Чтобы оплатить заказ по безналичному расчету, нам необходимо выставить вам счёт. Реквизиты для выставления счёта можно прислать по электронной почте на адрес info@kommerc-kip.ru.
Гарантии
Гарантийный срок товара соответствует гарантии завода–изготовителя.
