326000 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Входное сопротивление
1 МОм
Диапазоны входных напряжений, В
± 25В
Защита по напряжению входных каналов (при включенном питании)
±150В
Все характеристики
Описание

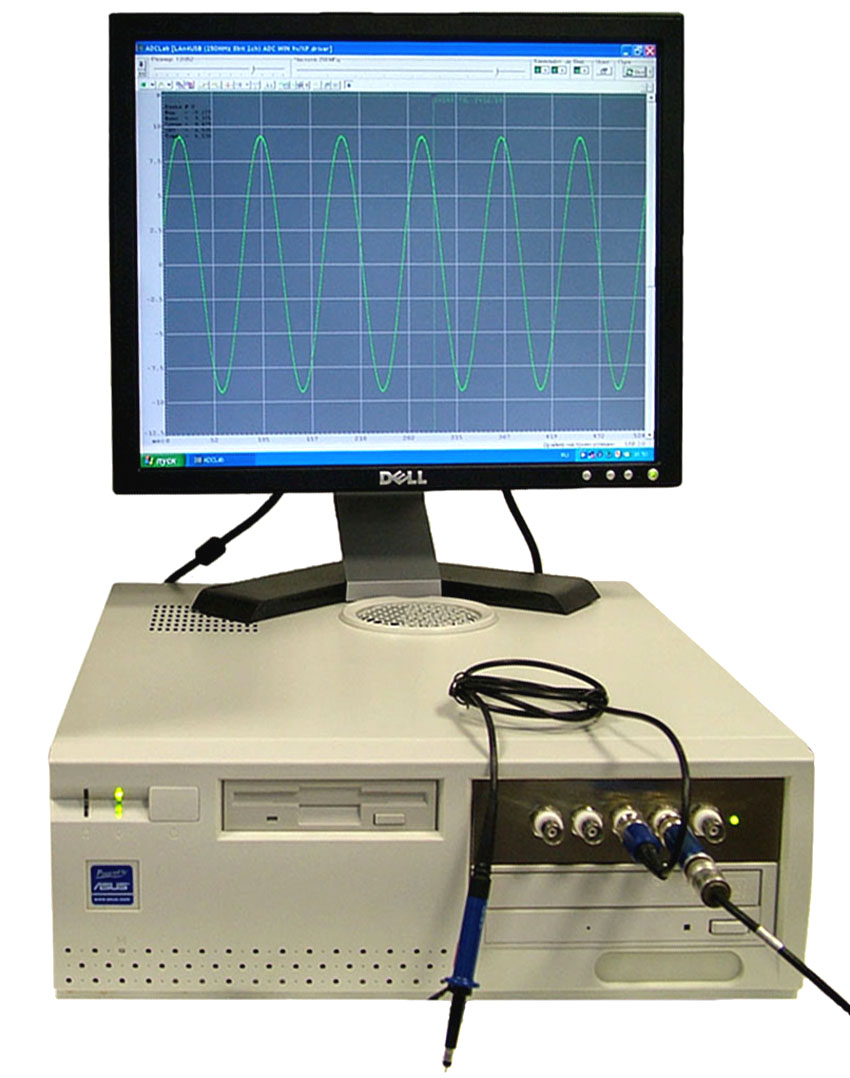

Осциллограф ОЦЗС-02 (250USB)-4 — это современное устройство с функцией цифровой запоминающей осциллографии, обладающее высокой функциональностью и широкими возможностями.
Устройство ОСЗ-02 (250USB)-4 состоит из офисного компьютера, в который установлены четыре платы аналого-цифрового преобразователя (АЦП) типа ЛА-н4USB. Количество установленных плат зависит от типа осциллографа: ОЦЗС02(250USB)-2, ОЦЗС02(250USB)-4, ОЦЗС02(250USB)-6 или ОЦЗС02(250USB)-8.
На жёстком диске компьютера уже установлена программа осциллографа-спектроанализатора, включающая в себя все функции и возможности цифрового запоминающего осциллографа.
Работа осциллографа основана на синхронной работе всех установленных плат ЛА-н4USB с помощью одного тактового генератора. Каждая плата оборудована двумя синхронными каналами, причём одна из плат является ведущей, а остальные — ведомыми. Ведущая плата имеет вход внешней синхронизации и задающий тактовый генератор, используемые всеми устройствами.
Это программное обеспечение позволяет просматривать сигналы с помощью всех каналов и сохранять результаты на жёстком диске компьютера. Настройка параметров сбора осуществляется программно: размер собираемого буфера памяти, частота дискретизации, размер предыстории и другие параметры.
Осциллограф предоставляет возможность выбора варианта синхронизации — внешней или с одного из двух аналоговых каналов ведущей платы (по фронту, по спаду). Также имеется функция записи выбранного объёма данных непосредственно на диск.
Каждая из установленных плат осциллографа оборудована циклическим внутренним ОЗУ объёмом 1 Мб на каждый канал. При необходимости объём используемого ОЗУ может быть программно уменьшен до 256 байт. Работа ОЗУ осциллографа происходит следующим образом: после получения команды запуска преобразования данные с АЦП циклически записываются в выбранную часть ОЗУ, которая называется предысторией.
Во время заполнения предыстории и прихода синхроимпульса данные блокируются и не обрабатываются. После заполнения предыстории и прихода синхроимпульса оставшаяся часть ОЗУ, которая называется историей, также записывается. Данные каждого канала могут быть считаны на компьютер. Формат записываемых файлов — двоичные, однако их можно перевести в текстовый формат с помощью кодов АЦП или вольт.
Осциллограф ОЦЗС-02 (250USB)-4 — это надёжный и мощный инструмент для профессионального исследования и анализа сигналов, обеспечивающий высокую точность и качество измерений. Он идеально подходит для использования как в научных исследованиях, так и в промышленности.
Устройство ОСЗ-02 (250USB)-4 состоит из офисного компьютера, в который установлены четыре платы аналого-цифрового преобразователя (АЦП) типа ЛА-н4USB. Количество установленных плат зависит от типа осциллографа: ОЦЗС02(250USB)-2, ОЦЗС02(250USB)-4, ОЦЗС02(250USB)-6 или ОЦЗС02(250USB)-8.
На жёстком диске компьютера уже установлена программа осциллографа-спектроанализатора, включающая в себя все функции и возможности цифрового запоминающего осциллографа.
Работа осциллографа основана на синхронной работе всех установленных плат ЛА-н4USB с помощью одного тактового генератора. Каждая плата оборудована двумя синхронными каналами, причём одна из плат является ведущей, а остальные — ведомыми. Ведущая плата имеет вход внешней синхронизации и задающий тактовый генератор, используемые всеми устройствами.
Это программное обеспечение позволяет просматривать сигналы с помощью всех каналов и сохранять результаты на жёстком диске компьютера. Настройка параметров сбора осуществляется программно: размер собираемого буфера памяти, частота дискретизации, размер предыстории и другие параметры.
Осциллограф предоставляет возможность выбора варианта синхронизации — внешней или с одного из двух аналоговых каналов ведущей платы (по фронту, по спаду). Также имеется функция записи выбранного объёма данных непосредственно на диск.
Каждая из установленных плат осциллографа оборудована циклическим внутренним ОЗУ объёмом 1 Мб на каждый канал. При необходимости объём используемого ОЗУ может быть программно уменьшен до 256 байт. Работа ОЗУ осциллографа происходит следующим образом: после получения команды запуска преобразования данные с АЦП циклически записываются в выбранную часть ОЗУ, которая называется предысторией.
Во время заполнения предыстории и прихода синхроимпульса данные блокируются и не обрабатываются. После заполнения предыстории и прихода синхроимпульса оставшаяся часть ОЗУ, которая называется историей, также записывается. Данные каждого канала могут быть считаны на компьютер. Формат записываемых файлов — двоичные, однако их можно перевести в текстовый формат с помощью кодов АЦП или вольт.
Осциллограф ОЦЗС-02 (250USB)-4 — это надёжный и мощный инструмент для профессионального исследования и анализа сигналов, обеспечивающий высокую точность и качество измерений. Он идеально подходит для использования как в научных исследованиях, так и в промышленности.
Характеристики
| Входное сопротивление | 1 МОм |
| Диапазоны входных напряжений, В | ± 25В |
| Защита по напряжению входных каналов (при включенном питании) | ±150В |
| Количество измерительных каналов | 4 синхронных |
| Коэффициент усиления | 1, 2, 5, 10,20,40,100,200 |
| Максимальная частота дискретизации, изм. знач. / сек | в нормальном режиме - 250 МГц , в режиме удвоения частоты - 500 МГц |
| Максимальный объем буфера памяти | 1Мб на канал |
| Модель | ОЦЗС-02 (250USB)-4 |
| Отношение сигнал/шум | 43 дБ |
| Полоса пропускания (-3 дБ) | 100 МГц |
| Число эффективных разрядов для частоты входного калибровочного сигнала 10 МГц | 6,9 |
Применение
- многоканальные системы анализа высокочастотных сигналов;
- в качестве многоканальных осциллографов;
- при настройке и ремонте радиоэлектронного оборудования;
- в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
- в ядерной физике - системы регистрации траекторий элементарных частиц;
- в локации - для определения характеристик источника излучения;
- анализ взрывных процессов
- в нанотехнологиях
Особенности
- в состав входит компьютер;
- быстродействующие 8-разрядные АЦП;
- внешняя аналоговая синхронизация;
- режим предзаписи (величина предыстории программируется);
- операционная система Windows;
- 2/4/6/8-канальный цифровой запоминающий осциллограф с возможностью сохранения собираемой информации на жестком диске
