346000 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Выходное сопротивление
1 МОм, 17 пФ, 50 Ом
Диапазоны входных напряжений, В
для Rвх=1 МОм: ±25В; для Rвх=50 Ом: ±1,25В
Защита по напряжению входных каналов (при включенном питании)
для Rвх=1 МОм: ±150В; для Rвх=50 Ом: ±2.5В
Все характеристики
Описание

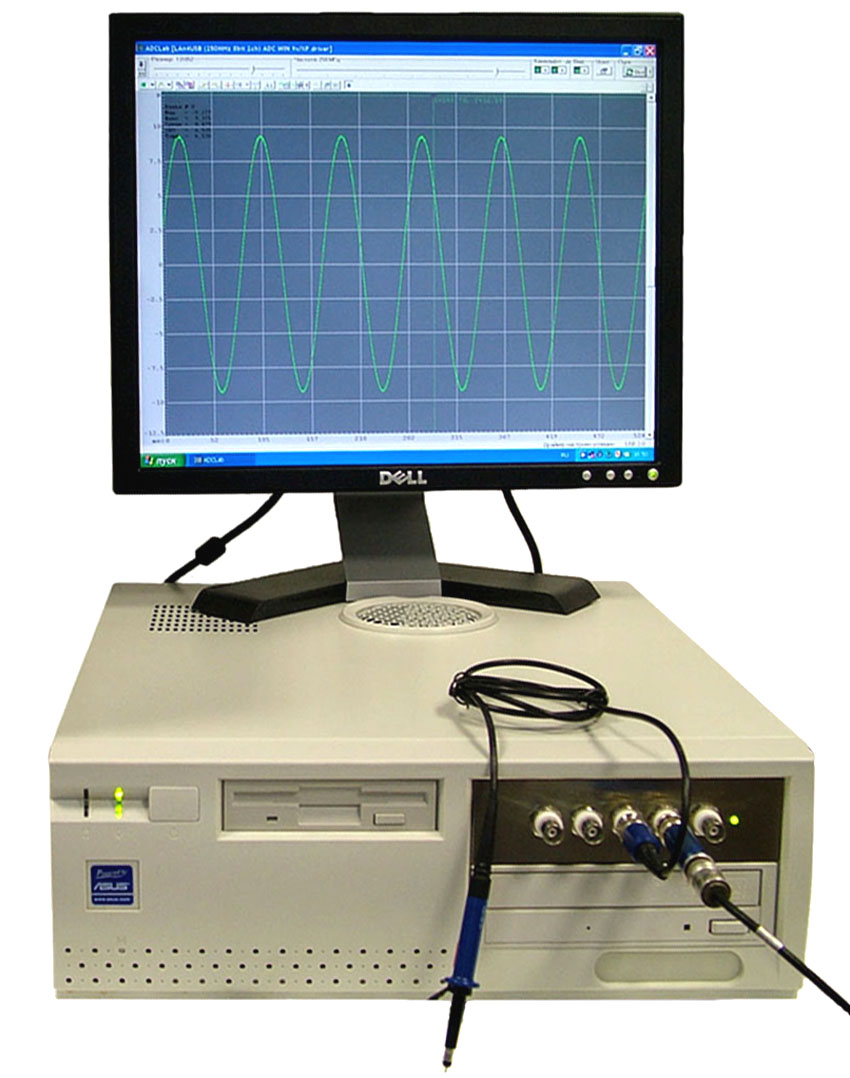

Осциллограф цифровой запоминающий ОЦЗС-02 (1000USB)-2 — это современное устройство, предназначенное для использования в офисе. В основе системы лежит офисный компьютер с установленными платами АЦП ЛА-н1USB (в зависимости от выбранной модели: ОЦЗС02(1000USB)-2, ОЦЗС02(1000USB)-4, ОЦЗС02(1000USB)-6 или ОЦЗС02(1000USB)-8).
Устройство осциллографа предполагает установку плат в одном компьютере, где они работают синхронно от одного тактового генератора. Каждая плата оснащена двумя синхронными каналами, одна из которых является ведущей, а остальные — ведомыми. Ведущая плата имеет вход внешней синхронизации и задающий тактовый генератор, которые являются общими для всех устройств.
Установленное в компьютере программное обеспечение осциллографа-спектроанализатора является важной частью системы. Оно полностью поддерживает аппаратные возможности цифрового запоминающего осциллографа и позволяет просматривать сигналы по всем каналам в реальном времени, а также регистрировать их на жёстком диске компьютера.
Осциллограф предоставляет возможность программного задания параметров сбора данных, таких как размер буфера памяти, частота дискретизации, размер предыстории, интервал запуска и другие. Это обеспечивает гибкость и настройку работы прибора в соответствии с требованиями и задачами пользователей.
Выбор варианта синхронизации также предоставляется пользователю и может быть внешним или от одного из двух аналоговых каналов ведущей платы (по фронту или по спаду). Таким образом, осциллограф поддерживает различные варианты работы в зависимости от потребностей и предпочтений пользователя.
Одним из преимуществ осциллографа ОЦЗС-02 (1000USB)-2 является установленное на платах циклическое внутреннее ОЗУ объёмом 4 мегабайта на каждый канал. Это позволяет эффективно использовать память и регистрировать сигналы с высокой точностью даже при длительных измерениях. При необходимости объём используемого ОЗУ может быть программно уменьшен до 1 килобайта, что позволяет оптимизировать использование памяти для конкретной задачи.
Осциллограф цифровой запоминающий ОЦЗС-02 (1000USB)-2 является мощным и гибким инструментом для анализа и измерения сигналов в офисных условиях. Благодаря установленному программному обеспечению и аппаратным компонентам этот прибор обеспечивает высокую точность и надёжность измерений, а также предоставляет широкие возможности для анализа и обработки полученных данных.
Устройство осциллографа предполагает установку плат в одном компьютере, где они работают синхронно от одного тактового генератора. Каждая плата оснащена двумя синхронными каналами, одна из которых является ведущей, а остальные — ведомыми. Ведущая плата имеет вход внешней синхронизации и задающий тактовый генератор, которые являются общими для всех устройств.
Установленное в компьютере программное обеспечение осциллографа-спектроанализатора является важной частью системы. Оно полностью поддерживает аппаратные возможности цифрового запоминающего осциллографа и позволяет просматривать сигналы по всем каналам в реальном времени, а также регистрировать их на жёстком диске компьютера.
Осциллограф предоставляет возможность программного задания параметров сбора данных, таких как размер буфера памяти, частота дискретизации, размер предыстории, интервал запуска и другие. Это обеспечивает гибкость и настройку работы прибора в соответствии с требованиями и задачами пользователей.
Выбор варианта синхронизации также предоставляется пользователю и может быть внешним или от одного из двух аналоговых каналов ведущей платы (по фронту или по спаду). Таким образом, осциллограф поддерживает различные варианты работы в зависимости от потребностей и предпочтений пользователя.
Одним из преимуществ осциллографа ОЦЗС-02 (1000USB)-2 является установленное на платах циклическое внутреннее ОЗУ объёмом 4 мегабайта на каждый канал. Это позволяет эффективно использовать память и регистрировать сигналы с высокой точностью даже при длительных измерениях. При необходимости объём используемого ОЗУ может быть программно уменьшен до 1 килобайта, что позволяет оптимизировать использование памяти для конкретной задачи.
Осциллограф цифровой запоминающий ОЦЗС-02 (1000USB)-2 является мощным и гибким инструментом для анализа и измерения сигналов в офисных условиях. Благодаря установленному программному обеспечению и аппаратным компонентам этот прибор обеспечивает высокую точность и надёжность измерений, а также предоставляет широкие возможности для анализа и обработки полученных данных.
Характеристики
| Выходное сопротивление | 1 МОм, 17 пФ, 50 Ом |
| Диапазоны входных напряжений, В | для Rвх=1 МОм: ±25В; для Rвх=50 Ом: ±1,25В |
| Защита по напряжению входных каналов (при включенном питании) | для Rвх=1 МОм: ±150В; для Rвх=50 Ом: ±2.5В |
| Количество измерительных каналов | 2 синхронных |
| Коэффициент усиления | для Rвх=1 МОм: 1,2,4,10,20,40, 100, 200; для Rвх=50 Ом: 1,2,5,10 |
| Максимальная частота дискретизации, изм. знач. / сек | 1 ГГц, 2 ГГц |
| Модель | ОЦЗС-02 (1000USB)-2 |
| Организация буфера памяти | 4 Мб на канал |
| Полосы пропускания, Гц | для Rвх=1 МОм: 100 МГц; для Rвх=50 Ом: 300 МГц |
Применение
- многоканальные системы анализа высокочастотных сигналов;
- в качестве многоканальных осциллографов;
- при настройке и ремонте радиоэлектронного оборудования;
- в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
- в ядерной физике - системы регистрации траекторий элементарных частиц;
- в локации - для определения характеристик источника излучения;
- анализ взрывных процессов
- в нанотехнологиях
Особенности
- в состав входит компьютер;
- 2/4/6/8-канальный цифровой запоминающий осциллограф с возможностью сохранения собираемой информации на жестком диске;
- внешняя аналоговая синхронизация;
- режим предзаписи (величина предыстории программируется);
- большой объём памяти на плате - 4 Мбайт на канал
