445000 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Выходное сопротивление
1 МОм, 17 пФ, 50 Ом
Диапазоны входных напряжений, В
для Rвх=1 МОм: ±25В; для Rвх=50 Ом: ±1,25В
Защита по напряжению входных каналов (при включенном питании)
для Rвх=1 МОм: ±150В; для Rвх=50 Ом: ±2.5В
Все характеристики
Описание

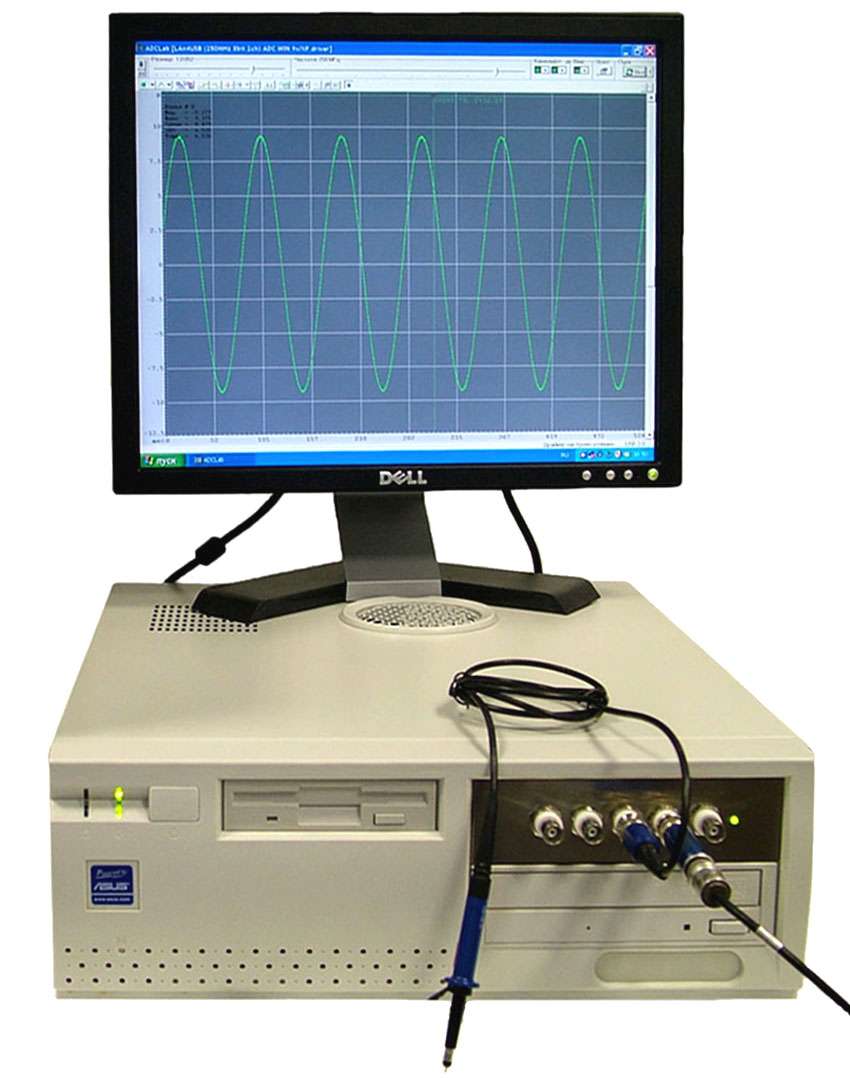

Осциллограф ОЦЗС-02 (1000USB)-4 — это современный прибор, состоящий из офисного компьютера с платами АЦП ЛА-н1USB. Количество плат может варьироваться от одной до четырёх в зависимости от модели устройства (ОЦЗС02(1000USB)-2, ОЦЗС02(1000USB)-4, ОЦЗС02(1000USB)-6 или ОЦЗС02(1000USB)-8).
Осциллограф работает на операционной системе Windows XP и использует специальное программное обеспечение для анализа сигналов. Устройство состоит из нескольких плат, работающих синхронно от одного тактового генератора. Каждая плата имеет два синхронных канала, одна из которых является ведущей, а остальные — ведомыми.
С помощью программного обеспечения можно просматривать сигналы в реальном времени и сохранять их на жёсткий диск компьютера. Параметры сбора данных, такие как размер буфера памяти, частота дискретизации и размер предыстории, можно настроить программно.
Синхронизация возможна как внешняя, так и от одного из двух аналоговых каналов ведущей платы (по фронту или спаду сигнала). Каждая плата оснащена циклическим внутренним ОЗУ объёмом 4 Мбайт на каждый канал. Объём используемого ОЗУ можно уменьшить до 1 Кбайт при необходимости.
Осциллограф ОЦЗС-02 (1000USB)-4 обеспечивает точное и удобное измерение и анализ сигналов, имеет широкие возможности настройки и является незаменимым инструментом для профессионалов в области электроники, ремонтных мастерских и научных исследований.
Осциллограф работает на операционной системе Windows XP и использует специальное программное обеспечение для анализа сигналов. Устройство состоит из нескольких плат, работающих синхронно от одного тактового генератора. Каждая плата имеет два синхронных канала, одна из которых является ведущей, а остальные — ведомыми.
С помощью программного обеспечения можно просматривать сигналы в реальном времени и сохранять их на жёсткий диск компьютера. Параметры сбора данных, такие как размер буфера памяти, частота дискретизации и размер предыстории, можно настроить программно.
Синхронизация возможна как внешняя, так и от одного из двух аналоговых каналов ведущей платы (по фронту или спаду сигнала). Каждая плата оснащена циклическим внутренним ОЗУ объёмом 4 Мбайт на каждый канал. Объём используемого ОЗУ можно уменьшить до 1 Кбайт при необходимости.
Осциллограф ОЦЗС-02 (1000USB)-4 обеспечивает точное и удобное измерение и анализ сигналов, имеет широкие возможности настройки и является незаменимым инструментом для профессионалов в области электроники, ремонтных мастерских и научных исследований.
Характеристики
| Выходное сопротивление | 1 МОм, 17 пФ, 50 Ом |
| Диапазоны входных напряжений, В | для Rвх=1 МОм: ±25В; для Rвх=50 Ом: ±1,25В |
| Защита по напряжению входных каналов (при включенном питании) | для Rвх=1 МОм: ±150В; для Rвх=50 Ом: ±2.5В |
| Количество измерительных каналов | 4 синхронных |
| Коэффициент усиления | для Rвх=1 МОм: 1,2,4,10,20,40, 100, 200; для Rвх=50 Ом: 1,2,5,10 |
| Максимальная частота дискретизации, изм. знач. / сек | 1 ГГц, 2 ГГц |
| Модель | ОЦЗС-02 (1000USB)-4 |
| Организация буфера памяти | 4 Мб на канал |
| Полосы пропускания, Гц | для Rвх=1 МОм: 100 МГц; для Rвх=50 Ом: 300 МГц |
Применение
- многоканальные системы анализа высокочастотных сигналов;
- в качестве многоканальных осциллографов;
- при настройке и ремонте радиоэлектронного оборудования;
- в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
- в ядерной физике - системы регистрации траекторий элементарных частиц;
- в локации - для определения характеристик источника излучения;
- анализ взрывных процессов
- в нанотехнологиях
Особенности
- в состав входит компьютер;
- 2/4/6/8-канальный цифровой запоминающий осциллограф с возможностью сохранения собираемой информации на жестком диске;
- внешняя аналоговая синхронизация;
- режим предзаписи (величина предыстории программируется);
- большой объём памяти на плате - 4 Мбайт на канал
Доставка и оплата
Доставка
Мы отправляем заказы по всей России. Отправка заказов в другие регионы осуществляется посредством транспортных компаний (ТК). Транспортную компанию выбирает покупатель. Оборудование доставляется до терминала или склада, находящегося в вашем городе, посредством курьерских служб или транспортных фирм.
Расчет стоимости доставки индивидуален для каждого товара и производится с учетом веса и объема груза и расстояния транспортировки. Также возможен самовывоз. Адрес пункта самовывоза уточняйте у менеджера.
Безналичный расчет
Чтобы оплатить заказ по безналичному расчету, нам необходимо выставить вам счёт. Реквизиты для выставления счёта можно прислать по электронной почте на адрес info@kommerc-kip.ru.
Мы отправляем заказы по всей России. Отправка заказов в другие регионы осуществляется посредством транспортных компаний (ТК). Транспортную компанию выбирает покупатель. Оборудование доставляется до терминала или склада, находящегося в вашем городе, посредством курьерских служб или транспортных фирм.
Расчет стоимости доставки индивидуален для каждого товара и производится с учетом веса и объема груза и расстояния транспортировки. Также возможен самовывоз. Адрес пункта самовывоза уточняйте у менеджера.
Безналичный расчет
Чтобы оплатить заказ по безналичному расчету, нам необходимо выставить вам счёт. Реквизиты для выставления счёта можно прислать по электронной почте на адрес info@kommerc-kip.ru.
Гарантии
Гарантийный срок товара соответствует гарантии завода–изготовителя.
