410000 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Входное сопротивление
1 МОм
Диапазоны входных напряжений, В
± 25В
Защита по напряжению входных каналов (при включенном питании)
±150В
Все характеристики
Описание

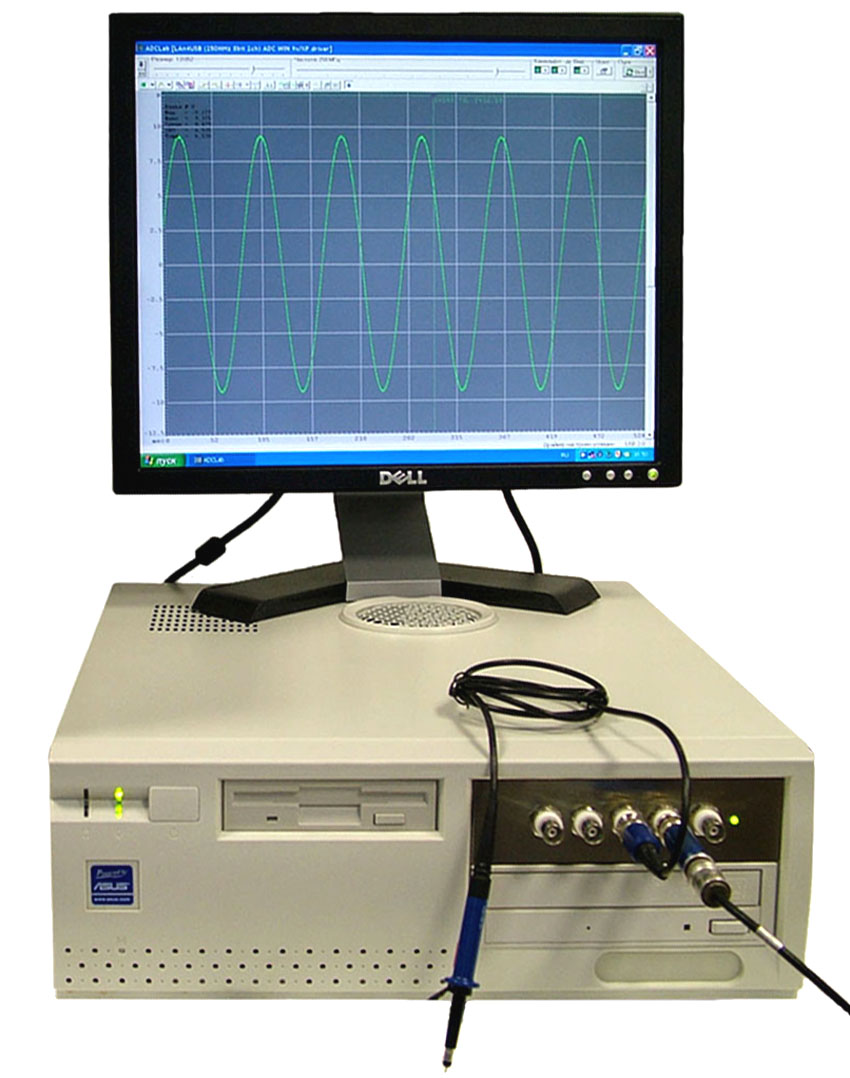

Цифровой USB осциллограф ОЦЗС-02 (250USB)-8 — это современное и мощное устройство, предназначенное для точных измерений и анализа сигналов. Он обладает уникальными функциями, что делает его применимым в различных сферах, включая научные исследования, инженерию, образование и многое другое.
Основа этого осциллографа — высокопроизводительный офисный компьютер с установленными платами АЦП ЛА-н4USB. Количество плат зависит от модели осциллографа: ОЦЗС02(250USB)-2, ОЦЗС02(250USB)-4, ОЦЗС02(250USB)-6 или ОЦЗС02(250USB)-8.
Устройство оснащено о
перационной системой Windows XP и специальной программой осциллографа-спектроанализатора, поддерживающей все функции цифрового запоминающего осциллографа.
Особенность работы осциллографа заключается в синхронной работе всех плат ЛА-н4USB от одного тактового генератора. Каждая плата имеет два синхронных канала, одна из них является ведущей, а остальные — ведомыми. Вход внешней синхронизации и задающий тактовый генератор установлены на ведущей плате и являются общими для всех устройств.
Программное обеспечение осциллографа позволяет просматривать сигналы по всем каналам и сохранять результаты на жёстком диске компьютера. Пользователь может настраивать параметры сбора данных, включая размер буфера памяти, частоту дискретизации и размер предыстории.
Варианты синхронизации включают внешнюю или от одного из двух аналоговых каналов ведущей платы, что удобно при работе с разными типами сигналов. Также предусмотрена возможность записи выбранных объёмов данных на диск.
Каждый канал осциллографа оснащён циклическим внутренним ОЗУ объёмом 1 Мб. При необходимости пользователь может программно уменьшить объём используемой памяти до 256 байт. Работа ОЗУ происходит следующим образом: после команды пуска преобразования данные с АЦП непрерывно записываются в выбранную часть ОЗУ, называемую предысторией. Во время заполнения предыстории синхроимпульсы блокируются и не обрабатываются. После полного заполнения предыстории и прихода синхроимпульса остаток ОЗУ записывается и называется историей. Затем данные каждого канала считываются на компьютер. Файлы, записанные осциллографом, имеют двоичный формат, но при необходимости могут быть преобразованы в текстовый вид.
Цифровой USB осциллограф ОЦЗС-02 (250USB)-8 — это надёжный и функциональный инструмент для точных измерений и анализа сигналов. Он идеально подходит для профессиональных инженеров, научных работников, студентов и других специалистов, требующих высококачественных результатов измерений.
Основа этого осциллографа — высокопроизводительный офисный компьютер с установленными платами АЦП ЛА-н4USB. Количество плат зависит от модели осциллографа: ОЦЗС02(250USB)-2, ОЦЗС02(250USB)-4, ОЦЗС02(250USB)-6 или ОЦЗС02(250USB)-8.
Устройство оснащено о
перационной системой Windows XP и специальной программой осциллографа-спектроанализатора, поддерживающей все функции цифрового запоминающего осциллографа.
Особенность работы осциллографа заключается в синхронной работе всех плат ЛА-н4USB от одного тактового генератора. Каждая плата имеет два синхронных канала, одна из них является ведущей, а остальные — ведомыми. Вход внешней синхронизации и задающий тактовый генератор установлены на ведущей плате и являются общими для всех устройств.
Программное обеспечение осциллографа позволяет просматривать сигналы по всем каналам и сохранять результаты на жёстком диске компьютера. Пользователь может настраивать параметры сбора данных, включая размер буфера памяти, частоту дискретизации и размер предыстории.
Варианты синхронизации включают внешнюю или от одного из двух аналоговых каналов ведущей платы, что удобно при работе с разными типами сигналов. Также предусмотрена возможность записи выбранных объёмов данных на диск.
Каждый канал осциллографа оснащён циклическим внутренним ОЗУ объёмом 1 Мб. При необходимости пользователь может программно уменьшить объём используемой памяти до 256 байт. Работа ОЗУ происходит следующим образом: после команды пуска преобразования данные с АЦП непрерывно записываются в выбранную часть ОЗУ, называемую предысторией. Во время заполнения предыстории синхроимпульсы блокируются и не обрабатываются. После полного заполнения предыстории и прихода синхроимпульса остаток ОЗУ записывается и называется историей. Затем данные каждого канала считываются на компьютер. Файлы, записанные осциллографом, имеют двоичный формат, но при необходимости могут быть преобразованы в текстовый вид.
Цифровой USB осциллограф ОЦЗС-02 (250USB)-8 — это надёжный и функциональный инструмент для точных измерений и анализа сигналов. Он идеально подходит для профессиональных инженеров, научных работников, студентов и других специалистов, требующих высококачественных результатов измерений.
Характеристики
| Входное сопротивление | 1 МОм |
| Диапазоны входных напряжений, В | ± 25В |
| Защита по напряжению входных каналов (при включенном питании) | ±150В |
| Количество измерительных каналов | 8 синхронных |
| Коэффициент усиления | 1, 2, 5, 10,20,40,100,200 |
| Максимальная частота дискретизации, изм. знач. / сек | в нормальном режиме - 250 МГц , в режиме удвоения частоты - 500 МГц |
| Максимальный объем буфера памяти | 1Мб на канал |
| Модель | ОЦЗС-02 (250USB)-8 |
| Отношение сигнал/шум | 43 дБ |
| Полоса пропускания (-3 дБ) | 100 МГц |
| Число эффективных разрядов для частоты входного калибровочного сигнала 10 МГц | 6,9 |
Применение
- многоканальные системы анализа высокочастотных сигналов;
- в качестве многоканальных осциллографов;
- при настройке и ремонте радиоэлектронного оборудования;
- в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
- в ядерной физике - системы регистрации траекторий элементарных частиц;
- в локации - для определения характеристик источника излучения;
- анализ взрывных процессов
- в нанотехнологиях
Особенности
- в состав входит компьютер;
- быстродействующие 8-разрядные АЦП;
- внешняя аналоговая синхронизация;
- режим предзаписи (величина предыстории программируется);
- операционная система Windows;
- 2/4/6/8-канальный цифровой запоминающий осциллограф с возможностью сохранения собираемой информации на жестком диске
