286000 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Входное сопротивление
1 МОм
Диапазоны входных напряжений, В
± 25В
Защита по напряжению входных каналов (при включенном питании)
±150В
Все характеристики
Описание

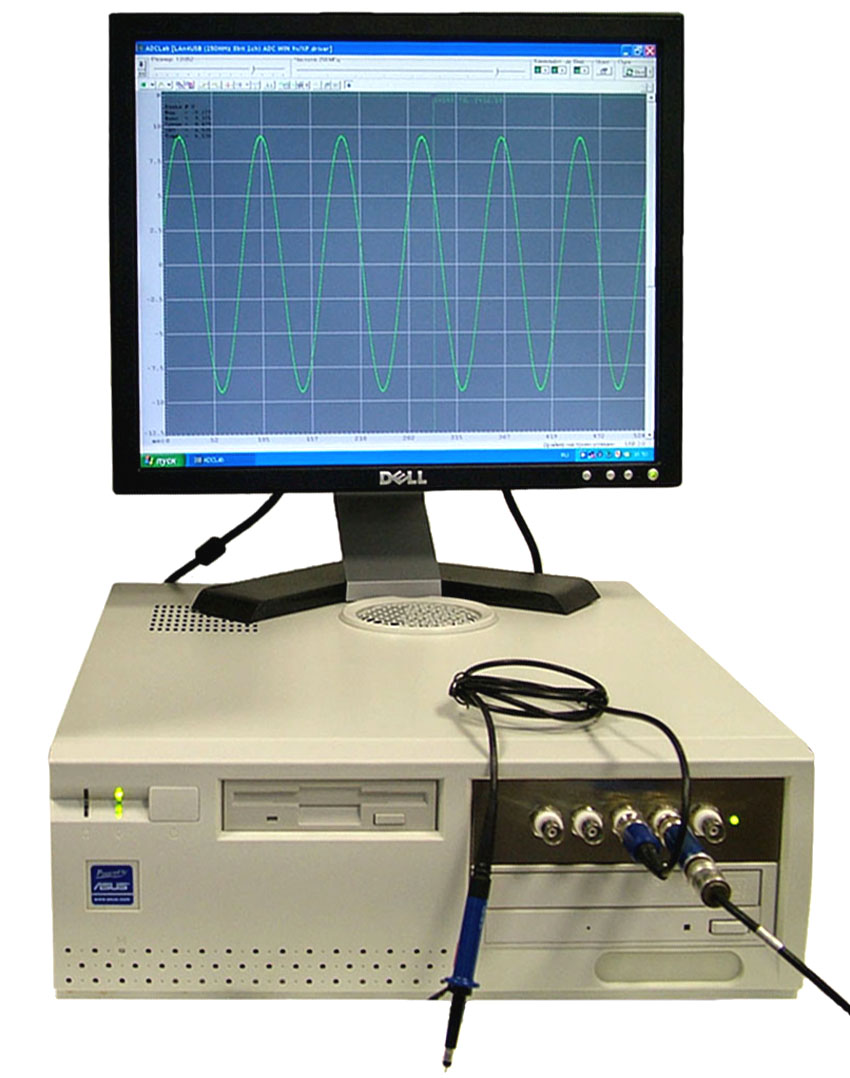

Осциллограф ОЦЗС-02 (250USB)-2 — это современное устройство с 1, 2, 3 или 4 платами АЦП ЛА-н4USB, в зависимости от модели (ОЦЗС02(250USB)-2, ОЦЗС02(250USB)-4, ОЦЗС02(250USB)-6 или ОЦЗС02(250USB)-8). Оно представляет собой офисный компьютер со встроенными платами АЦП и операционной системой Windows XP, оснащённый программой осциллографа-спектроанализатора.
Эта программа поддерживает все аппаратные функции цифрового запоминающего осциллографа. Работа устройства основана на синхронной работе 1, 2, 3 или 4 плат ЛА-н4USB, синхронизированных от одного тактового генератора. Каждая плата имеет два синхронных канала. Одна из них является ведущей, а остальные (при наличии) — ведомыми. Ведущая плата оснащена входом внешней синхронизации и задающим тактовым генератором, общими для всех устройств.
С помощью программного обеспечения пользователи могут просматривать сигналы по всем каналам и сохранять результаты на жёстком диске компьютера. Параметры сбора данных, такие как размер буфера памяти, частота дискретизации и размер предыстории, могут быть настроены программно.
Осциллограф предлагает варианты синхронизации: внешнюю или от одного из двух аналоговых каналов ведущей платы (по фронту или по спаду). Кроме того, устройство имеет функцию записи выбранных объёмов данных на диск.
Каждая плата осциллографа оснащена циклическим внутренним ОЗУ объёмом 1 Мб на каждый канал. При необходимости объём используемого ОЗУ может быть программно уменьшен до 256 байт.
Работа ОЗУ происходит следующим образом: после команды пуска преобразования данные с АЦП непрерывно записываются в выбранную часть ОЗУ, называемую предысторией. Во время заполнения предыстории синхроимпульсы блокируются и не обрабатываются. После полного заполнения предыстории и прихода синхроимпульса остаток ОЗУ записывается и называется историей. Затем данные каждого канала считываются на компьютер. Файлы, записанные осциллографом, имеют двоичный формат, но при необходимости могут быть преобразованы в текстовый вид, отображающий значения в кодах АЦП или вольтах.
Запоминающий цифровой USB осциллограф ОЦЗС-02 (250USB)-2 — это мощное и удобное устройство для точных измерений и анализа сигналов. Благодаря своим функциональным возможностям и программной поддержке, пользователям предоставляется широкий набор инструментов для исследования и изучения электрических сигналов.
Эта программа поддерживает все аппаратные функции цифрового запоминающего осциллографа. Работа устройства основана на синхронной работе 1, 2, 3 или 4 плат ЛА-н4USB, синхронизированных от одного тактового генератора. Каждая плата имеет два синхронных канала. Одна из них является ведущей, а остальные (при наличии) — ведомыми. Ведущая плата оснащена входом внешней синхронизации и задающим тактовым генератором, общими для всех устройств.
С помощью программного обеспечения пользователи могут просматривать сигналы по всем каналам и сохранять результаты на жёстком диске компьютера. Параметры сбора данных, такие как размер буфера памяти, частота дискретизации и размер предыстории, могут быть настроены программно.
Осциллограф предлагает варианты синхронизации: внешнюю или от одного из двух аналоговых каналов ведущей платы (по фронту или по спаду). Кроме того, устройство имеет функцию записи выбранных объёмов данных на диск.
Каждая плата осциллографа оснащена циклическим внутренним ОЗУ объёмом 1 Мб на каждый канал. При необходимости объём используемого ОЗУ может быть программно уменьшен до 256 байт.
Работа ОЗУ происходит следующим образом: после команды пуска преобразования данные с АЦП непрерывно записываются в выбранную часть ОЗУ, называемую предысторией. Во время заполнения предыстории синхроимпульсы блокируются и не обрабатываются. После полного заполнения предыстории и прихода синхроимпульса остаток ОЗУ записывается и называется историей. Затем данные каждого канала считываются на компьютер. Файлы, записанные осциллографом, имеют двоичный формат, но при необходимости могут быть преобразованы в текстовый вид, отображающий значения в кодах АЦП или вольтах.
Запоминающий цифровой USB осциллограф ОЦЗС-02 (250USB)-2 — это мощное и удобное устройство для точных измерений и анализа сигналов. Благодаря своим функциональным возможностям и программной поддержке, пользователям предоставляется широкий набор инструментов для исследования и изучения электрических сигналов.
Характеристики
| Входное сопротивление | 1 МОм |
| Диапазоны входных напряжений, В | ± 25В |
| Защита по напряжению входных каналов (при включенном питании) | ±150В |
| Количество измерительных каналов | 2 синхронных |
| Коэффициент усиления | 1, 2, 5, 10,20,40,100,200 |
| Максимальная частота дискретизации, изм. знач. / сек | в нормальном режиме - 250 МГц , в режиме удвоения частоты - 500 МГц |
| Максимальный объем буфера памяти | 1Мб на канал |
| Модель | ОЦЗС-02 (250USB)-2 |
| Отношение сигнал/шум | 43 дБ |
| Полоса пропускания (-3 дБ) | 100 МГц |
| Число эффективных разрядов для частоты входного калибровочного сигнала 10 МГц | 6,9 |
Применение
- многоканальные системы анализа высокочастотных сигналов;
- в качестве многоканальных осциллографов;
- при настройке и ремонте радиоэлектронного оборудования;
- в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
- в ядерной физике - системы регистрации траекторий элементарных частиц;
- в локации - для определения характеристик источника излучения;
- анализ взрывных процессов
- в нанотехнологиях
Особенности
- в состав входит компьютер;
- быстродействующие 8-разрядные АЦП;
- внешняя аналоговая синхронизация;
- режим предзаписи (величина предыстории программируется);
- операционная система Windows;
- 2/4/6/8-канальный цифровой запоминающий осциллограф с возможностью сохранения собираемой информации на жестком диске
