32 000 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Амплитуда выходного сигнала Uxx
0...±5В на нагрузке 50Ом, 0...±10В на холостом ходу
Амплитудная дискретность (произвольный сигнал)
14бит (16384 уровня)
Время установления (прямоугольный сигнал)
45нс
Все характеристики
Описание

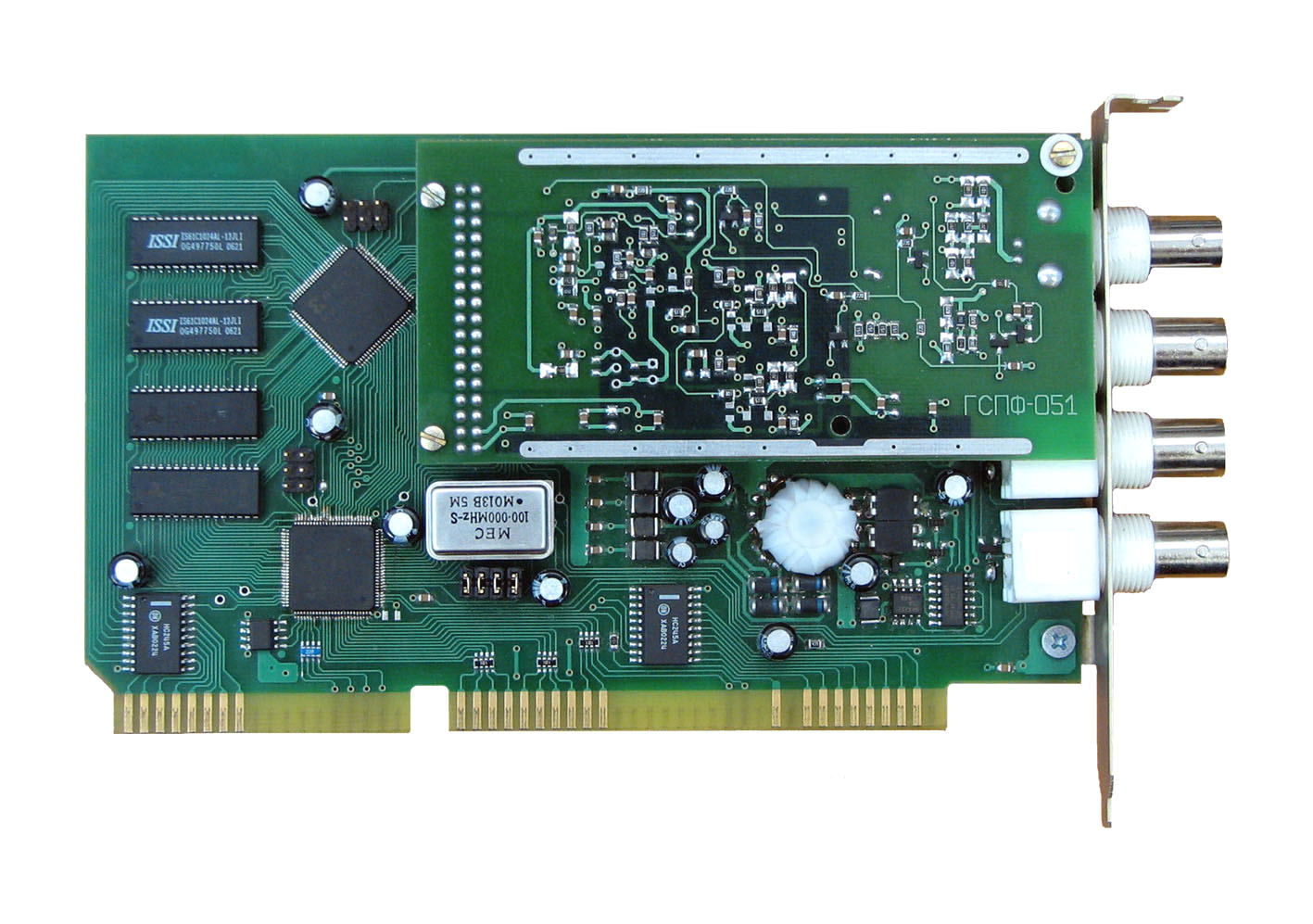

Генератор сигналов ГСПФ-051 — это надёжный и многофункциональный инструмент, предназначенный для обеспечения точного источника сигналов произвольной и специальной формы на шине ISA. С его помощью вы сможете легко и эффективно проводить автоматизированные исследования, настройку и тестирование различных приборов и систем в промышленности, науке и образовании.Одно из ключевых преимуществ ГСПФ-051 — его точность и прецизионность. Благодаря применению передовых технологий, этот генератор способен генерировать сигналы с высокой степенью точности и стабильности, что позволяет получать надёжные и повторяемые результаты в процессе исследований и испытаний.ГСПФ-051 также обладает высокой гибкостью и функциональностью. Он предлагает широкий спектр настроек и параметров, которые можно легко настроить и изменить в соответствии с требуемыми характеристиками сигнала. Таким образом, можно создавать сигналы различных форм — от импульсных и синусоидальных до прямоугольных и треугольных, а также изменять их амплитуду, частоту и фазу. Устройство также имеет удобный и интуитивно понятный интерфейс, что позволяет легко освоить его работу даже пользователям без специализированных навыков и опыта. Благодаря этому, ГСПФ-051 станет незаменимым инструментом для профессионалов в области исследований, настройки и тестирования различных систем и устройств. В итоге, генератор сигналов ГСПФ-051 — это высокотехнологичное и многофункциональное устройство, которое легко справляется с генерацией точных и надёжных сигналов произвольной и специальной формы на шине ISA. С его помощью вы сможете значительно повысить эффективность вашей работы, получить более точные результаты и обеспечить надёжную работу ваших систем и устройств.
Характеристики
| Амплитуда выходного сигнала Uxx | 0...±5В на нагрузке 50Ом, 0...±10В на холостом ходу |
| Амплитудная дискретность (произвольный сигнал) | 14бит (16384 уровня) |
| Время установления (прямоугольный сигнал) | 45нс |
| Выброс (прямоугольный сигнал) | не более 5% |
| Выходное сопротивление генератора | 50Ом ± 5% |
| Выходной аттенюатор | 0…-42дБ (-6дБ, -12дБ,-24дБ) ± 0.2дБ |
| Длина буфера (произвольный сигнал) | 2…262144 точки |
| Длительность фронта/спада (прямоугольный сигнал) | не более 25нс |
| Интерфейс | ISA-16 |
| Коэффициент гармоник (синусоидальный сигнал) | не более 0.05% на 100КГц и 200КГц |
| Масса, кг | не более 0.25 кг |
| Модель | ГСПФ-051 |
| Опорные частоты (произвольный сигнал) | 100МГц, 50МГц, 25МГц… …6,103515625КГц (15диапазонов) |
| Погрешность установки амплитуды | 0.5% на 50Ом нагрузке |
| Потребляемая мощность | не более 7,5Вт (+5В, 1.5А) |
| Размер, см х см | 18.5х11.6х2.5 |
| Точность задания частоты | до 0.01% (зависит от диапазона частоты) |
| Частота, Гц | Постоянный уровень сигнала или от 0,023Гц до 10МГц при работе от встроенного тактового генератора |
Применение
- Для управления стендами и технологическим оборудованием.
- Имеется возможность загрузки предварительно записанного в файл сигнала.
- обучающие системы (тренажеры и лабораторное оборудование);
Особенности
- произвольная форма генерируемого сигнала;
- частотный диапазон DC; 0,023Гц…10МГц;
- высокая точность установки амплитуды и частоты;
- большой ряд частот дискретизации от ~6.1КГц до 100МГц;
- отключаемый ФНЧ 10,7МГц
- низкий уровень гармоник (от 0.05%)
- амплитуда выходного сигнала ± 5В на нагрузке 50Ом; ± 10В без нагрузки;
- работа под управлением компьютера
- режим внешнего старта;
- Несколько режимов работы: циклический, программный, однократный, однократный от внешнего запуска, циклический от внешнего запуска.
- Два дополнительных программируемых выходов синхросигнала. ТТЛ уровни;
Документы
Техпаспорт
839.3 Кб
