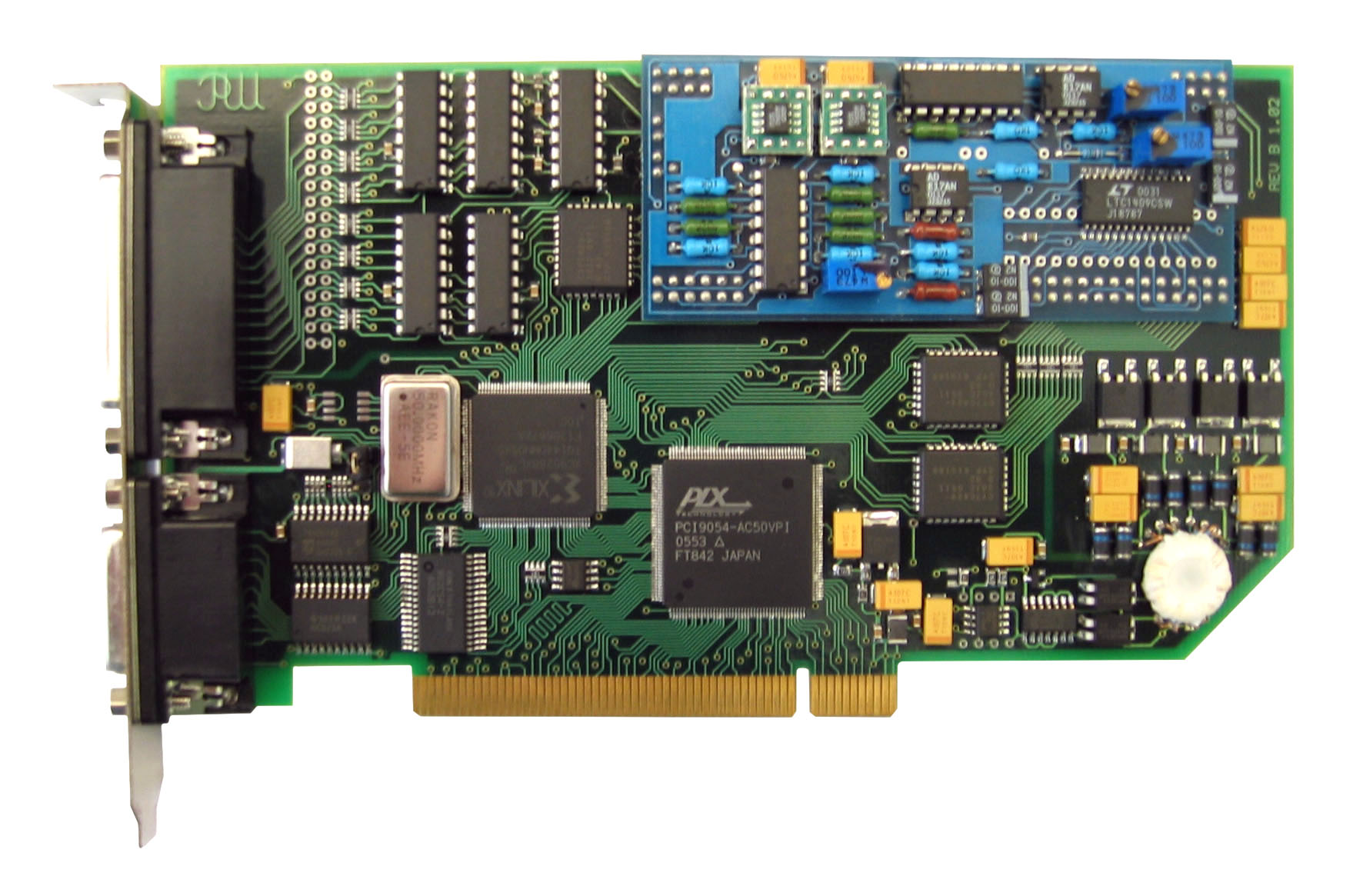

Плата сбора данных ЛА-1.5PCI-14

В наличии

21 000 руб.

Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.

Запросить цену

Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05
Отправить нам письмо
info@kommerc-kip.ru

Характеристики

Время преобразования

2,5 мкс

Входное сопротивление

не менее 100 МОм

Гальваническая развязка

1,5 кВ

Все характеристики

Описание

Плата сбора данных ЛА-1.5PCI-14 — это передовое устройство, созданное специально для постоянного сбора данных с возможностью их записи на диск или обработки в режиме реального времени. Она позволяет строить многоканальные цифровые регистраторы и анализаторы, обеспечивая точное и надёжное измерение и анализ различных параметров.
Одним из ключевых преимуществ платы является её высокая надёжность и точность измерений. Она даёт значительно более точные результаты, чем аналоговые самописцы и магнитофоны, что делает её превосходной альтернативой этим устаревшим устройствам. Благодаря применению цифровых технологий, плата сбора данных ЛА-1.5PCI-14 способна измерять и регистрировать данные с высокой частотой и точностью, предоставляя более полную и достоверную информацию о происходящих процессах.
Кроме того, плата сбора данных ЛА-1.5PCI-14 обладает обширными возможностями по обработке данных. Она позволяет проводить их анализ в реальном времени, что позволяет быстро реагировать на изменения и предпринимать необходимые действия. Благодаря этому, компания может повысить свою эффективность, улучшить качество продукции и уменьшить количество простоев.
В итоге, плата сбора данных ЛА-1.5PCI-14 является надёжным и универсальным инструментом для получения и обработки данных. Она позволяет строить многоканальные регистраторы и анализаторы, а также является отличной заменой аналоговым самописцам и магнитофонам. Вне зависимости от параметров, которые необходимо измерить и проанализировать, эта плата обеспечит высокую точность и надёжность в сборе и обработке данных, что станет ценным инструментом для оптимизации процессов и улучшения деловых результатов.

Характеристики

Время преобразования	2,5 мкс
Входное сопротивление	не менее 100 МОм
Гальваническая развязка	1,5 кВ
Диапазон входного сигнала (выбираемый), В	± 10В.. ± 0,05В (индивидуально программируемый КУ на каждый канал).
Диапазон частот выборок	500 400кГц
Защита по напряжению входных каналов (при включенном питании)	± 15 В
Количество аналоговых каналов	32 однополюсных или 16 дифференциальных
Количество измерительных каналов	3
Количество линий (цифровые сигналы управления)	8 выв и 8 вв (с защёлкой)
Количество линий в выходном слове (бит)	14
Количество режимов запуска	6
Максимальная частота дискретизации, изм. знач. / сек	400кГц
Модель	ЛА-1.5PCI-14
Память на плате FIFO	2048 cлов
Потребляемая мощность	+5В, 950 мА
Программируемый делитель	5..31
Размер, см х см	18.6х10.7
Разрядность внешнего интерфейса	8
Разрядность счётчиков/таймеров	16
Тип АЦП	последовательного приближения
Тип кода	двоичный или двоично-десятичный
Точность задания частоты	10-4
Уровни	ТТЛ совместимые
Уровни и пороговые значения	ТТЛ совместимый
Частота задающего кварцевого генератора	50 МГц
Шина интерфейса ПК	PCI Bus master

Применение

многоканальный сбор данных;
автоматизированные системы управления технологическими процессами;
осциллограф цифровой запоминающий;
самописец
вольтметр среднеквадратический широкополосный

Особенности

14 разрядный АЦП, время преобразования – 2,5 мкс;
32 однополюсных каналов или 16 дифференциальных каналов;
входное сопротивление не менее 9 МОм;
программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В, ± 0,5В, ± 0,25В, ± 0,1В, ± 0,05В (для каждого канала);
число эффективных разрядов 12,5 для частоты входного сигнала 5 кГц;
передача данных в режиме Bus-Master с возможностью генерации прерывания в произвольной точке буфера данных;
буферная память типа FIFO 2048Слов;
высокостабильный кварцевый генератор 50 МГц и программируемый делитель частоты от 5 до 31 для таймера обеспечивает широкую сетку частот дискретизации; запуск АЦП от внутреннего кварцевого генератора; программный; от внешней тактовой частоты;
16 цифровых линий: 8 - ввода и 8 - вывода;
три шестнадцатиразрядных счётчика;
разъём DHS-26 для цифровых линий и DHS-44 для аналоговых
