67 500 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Время опережения начала сбора данных относительно запуска
не менее 10 выборок.
Входное сопротивление
100 МОм в режиме DC, 1 МОм 70 пФ в режиме AC
Диапазон частот выборок
102.4 кГц
Все характеристики
Описание

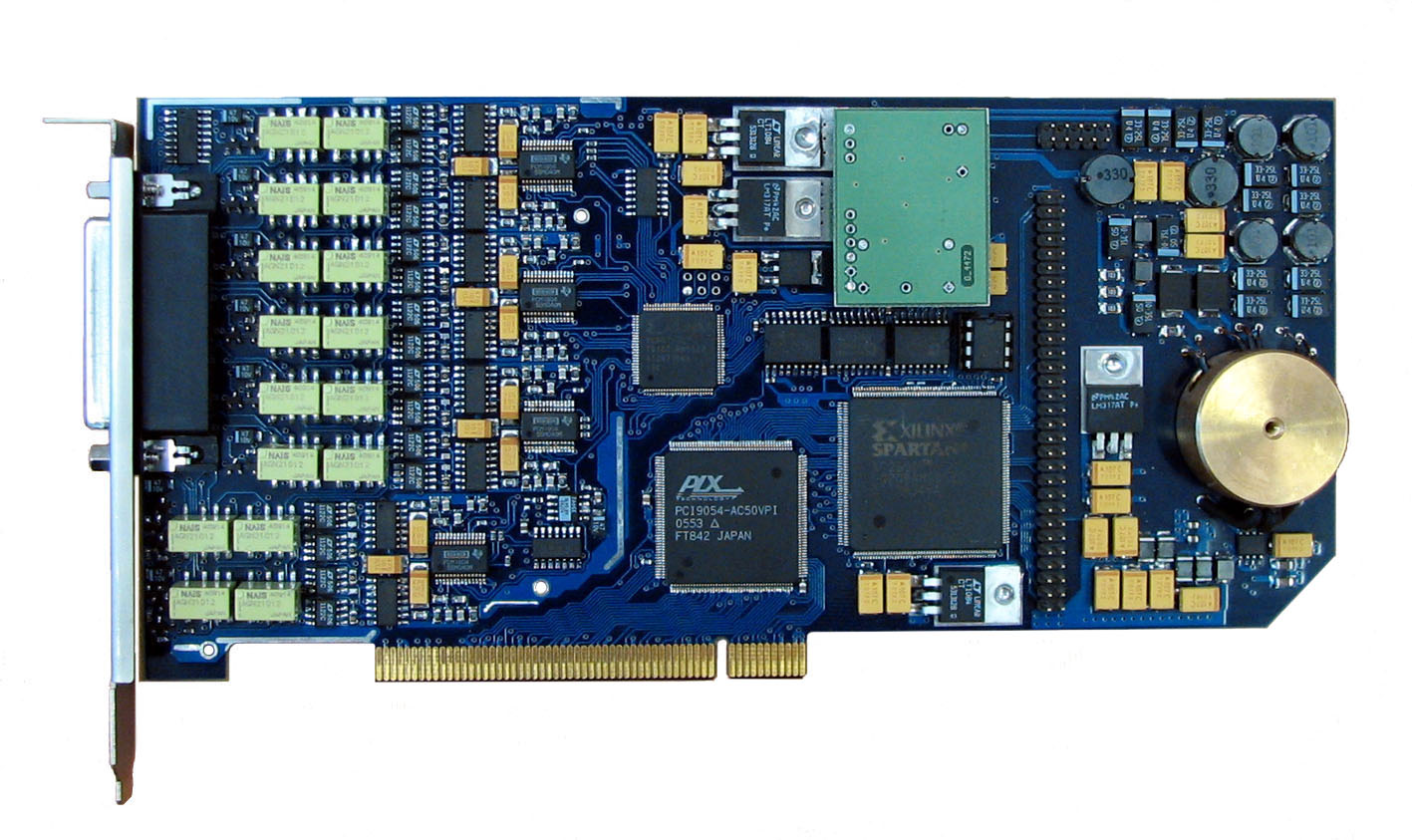

Плата сбора данных «Леонардо II» — это мощное устройство, специально разработанное для непрерывного сбора данных с последующей записью на диск или обработкой в реальном времени. Благодаря своим возможностям, она позволяет создавать многоканальные цифровые регистраторы и анализаторы.
Одна из ключевых особенностей «Леонардо II» — способность одновременно собирать данные с нескольких источников. Это помогает эффективно использовать ресурсы и улучшает процесс сбора информации. Благодаря этой функции, плата становится отличной альтернативой аналоговым самописцам и магнитофонам, которые часто применяются для регистрации и анализа данных.
«Леонардо II» обладает высокой точностью и стабильностью работы, что делает его надёжным инструментом для проведения исследований и измерений. Его высокая производительность и способность обрабатывать данные в реальном времени позволяют эффективно анализировать и интерпретировать полученные сведения.
Кроме того, плата имеет удобный и понятный интерфейс, который значительно упрощает настройку и управление устройством. Благодаря этому, она легко интегрируется с другими системами и обеспечивает гибкость и масштабируемость в работе.
«Леонардо II» — это надёжный и многофункциональный инструмент, который поможет вам эффективно собирать, записывать и анализировать данные с высокой точностью. Он станет незаменимым помощником в различных областях исследований и измерений, а также отличной заменой устаревших аналоговых самописцев и магнитофонов.
Одна из ключевых особенностей «Леонардо II» — способность одновременно собирать данные с нескольких источников. Это помогает эффективно использовать ресурсы и улучшает процесс сбора информации. Благодаря этой функции, плата становится отличной альтернативой аналоговым самописцам и магнитофонам, которые часто применяются для регистрации и анализа данных.
«Леонардо II» обладает высокой точностью и стабильностью работы, что делает его надёжным инструментом для проведения исследований и измерений. Его высокая производительность и способность обрабатывать данные в реальном времени позволяют эффективно анализировать и интерпретировать полученные сведения.
Кроме того, плата имеет удобный и понятный интерфейс, который значительно упрощает настройку и управление устройством. Благодаря этому, она легко интегрируется с другими системами и обеспечивает гибкость и масштабируемость в работе.
«Леонардо II» — это надёжный и многофункциональный инструмент, который поможет вам эффективно собирать, записывать и анализировать данные с высокой точностью. Он станет незаменимым помощником в различных областях исследований и измерений, а также отличной заменой устаревших аналоговых самописцев и магнитофонов.
Характеристики
| Время опережения начала сбора данных относительно запуска | не менее 10 выборок. |
| Входное сопротивление | 100 МОм в режиме DC, 1 МОм 70 пФ в режиме AC |
| Диапазон частот выборок | 102.4 кГц |
| Диапазоны входных напряжений, В | стандартно ±10 В, при изготовлении может задаваться в диапазоне от ±0.25 В до ±10 В индивидуально для каждого канала |
| Защита по входу | ±100В в течение 50 мкс, ±20В долговременная |
| Защита по напряжению входных каналов (при включенном питании) | ± 15 В |
| Количество аналоговых каналов | 8 дифференциальных, синхронных |
| Количество измерительных каналов | 3 |
| Количество линий (цифровые сигналы управления) | 8 |
| Количество линий пуска – остановка | 2 |
| Количество свободно программируемых (ввод – вывод) линий | 18 |
| Модель | Леонардо II |
| Память на плате FIFO | 4096 байт |
| Потребляемая мощность | +5В, до 2.5 А в зависимости от исполнения. |
| Размер, см х см | 22х10.7 (без учета кронштейна) |
| Разрядность АЦП | 24 |
| Тип АЦП | Сигма-дельта, свободный от наложения спектров |
| Тип входных разъемов | DHS-44 |
| Тип разъема для подключения цифровых цепей | IDC-60 |
| Тип разъема для синхронизации плат | IDC-10 |
| Уровни и пороговые значения | КМОП 3.3 В, совместимые с ТТЛ |
| Шина интерфейса ПК | PCI Bus master |
Применение
- Многоканальная запись виброакустических сигналов, в том числе звукозапись.
- Многоканальный анализ спектров, в том числе со сверхвысоким разрешением.
- Работа в составе гидролокационных систем, в т. ч. пассивных.
Особенности
- Использует одни из лучших на сегодняшний день микросхемы АЦП 24 бит с частотой дискретизации >102.4 кГц.
- 8 дифференциальных изолированных аналоговых каналов с групповой гальваноразвязкой.
- 8 синхронных цифровых входов, опрашиваемых с удвоенной частотой дискретизации.
- 16+2 свободно программируемых цифровых линий ввода - вывода.
- Непосредственное подключение ICP (DeltaTron) - совместимых датчиков.
- Диапазон входного напряжения - задаётся при изготовлении, индивидуально для каждого канала. Стандартно ±10В.
- AC/DC режим входов с индивидуальным программным переключением.
- Встроенный источник калибровочного напряжения и контроля нуля.
- Динамический диапазон - не менее 110 дБА при шкале ±10В.
- Уровень нелинейных искажений - от -110 до -80 дБ в зависимости от частоты входного сигнала и исполнения (диапазона входного напряжения).
- Уровень собственных когерентных помех не более -130 дБ при шкале ±10В.
- Все коммутации в аналоговых цепях выполняются при помощи высококачественных реле.
- Передача данных в режиме Bus-Master (с минимальным влиянием на производительность ПК).
- Встроено FIFO 4KB.
- Возможность синхронной работы до 16 плат.
- Богатые возможности запуска/останова по двум внешним сигналам.
- Дополнительная опция - синтезатор частоты дискретизации, обеспечивающий задание частоты дискретизации с крайне малым шагом в диапазоне от 1 до 102.4 кГц.
