45 000 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Внешняя тактовая частота
ТТЛ -совместимый сигнал
Время преобразования
143 нс
Входное сопротивление
1 Мом ± 5%
Все характеристики
Описание

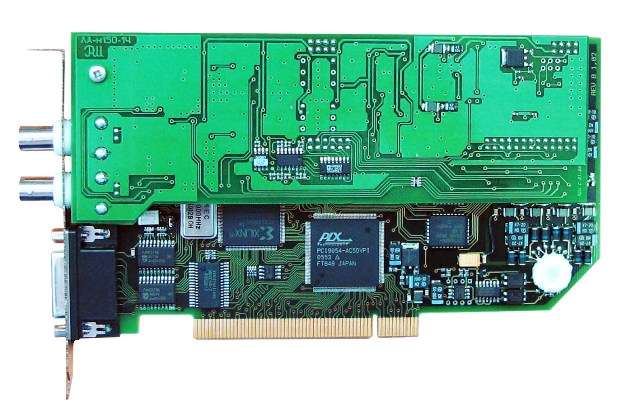

Высокоточная и быстрая плата ЛА-н150-14PCI для сбора данных на шине PCI — отличный выбор для работы с аналоговыми сигналами в диапазоне частот до 500 кГц. Она оборудована двумя синхронными каналами, что позволяет легко работать с квадратурными каналами или использовать две антенны одновременно. Эта плата идеально подходит для создания систем радиолокации и пеленгации. Однако её преимущества не ограничиваются только радиолокацией. Благодаря своей универсальности, она может служить в качестве осциллографа, вольтметра, анализатора спектра и регистратора. Это универсальное измерительное устройство позволит вам проводить разнообразные измерения и анализировать результаты с высокой точностью.
При выборе платы для сбора данных важно учесть её динамический диапазон. В этом случае, плата ЛА-н150-14PCI обеспечивает широкий мгновенный динамический диапазон с разрешением 14 бит. Это означает, что она способна точно фиксировать и регистрировать даже незначительные изменения и колебания аналоговых сигналов. Не только профессионалы, но и любители оценят возможности платы ЛА-н150-14PCI для решения разнообразных задач. Будь то создание радиолокационных систем, изучение радиочастотной электроники или простое измерение аналоговых сигналов, эта плата сбора данных поможет вам достичь точных и надёжных результатов.
Приобретая высокоточную и быструю плату ЛА-н150-14PCI, вы получаете надёжное и универсальное измерительное устройство, способное выполнять множество задач в области работы с аналоговыми сигналами.
При выборе платы для сбора данных важно учесть её динамический диапазон. В этом случае, плата ЛА-н150-14PCI обеспечивает широкий мгновенный динамический диапазон с разрешением 14 бит. Это означает, что она способна точно фиксировать и регистрировать даже незначительные изменения и колебания аналоговых сигналов. Не только профессионалы, но и любители оценят возможности платы ЛА-н150-14PCI для решения разнообразных задач. Будь то создание радиолокационных систем, изучение радиочастотной электроники или простое измерение аналоговых сигналов, эта плата сбора данных поможет вам достичь точных и надёжных результатов.
Приобретая высокоточную и быструю плату ЛА-н150-14PCI, вы получаете надёжное и универсальное измерительное устройство, способное выполнять множество задач в области работы с аналоговыми сигналами.
Характеристики
| Внешняя тактовая частота | ТТЛ -совместимый сигнал |
| Время преобразования | 143 нс |
| Входное сопротивление | 1 Мом ± 5% |
| Диапазоны входных напряжений, В | ±5В; ±2,5В;; ±1В; ±0,5В |
| Запуск АЦП | От внутреннего кварцевого генератора или внешней тактовой частоты |
| Защита по напряжению входа внешней тактовой частоты | +7,5В |
| Защита по напряжению входных каналов (при включенном питании) | ±150В |
| Количество аналоговых каналов | 2 синхронных (2 независимых АЦП) |
| Количество измерительных каналов | 3 |
| Количество линий (цифровые сигналы управления) | 8 вв. и 8 выв. (с защёлкой) |
| Максимальная частота дискретизации, изм. знач. / сек | 7 МГц |
| Максимальный объем буфера памяти | 2 кСлова |
| Масса, кг | 0.16 |
| Модель | ЛА-н150-14PCI |
| Потребляемая мощность | +5В, не более 1,5 А |
| Размер, см х см | 11х2.5 |
| Разрешение | 14 разрядов |
| Разрядность счётчиков/таймеров | 16 |
| Тип АЦП | Последовательно параллельный |
| Тип кода | двоичный/двоично-десятичный |
| Уровни и пороговые значения | ТТЛ -совместимые |
| Шина интерфейса ПК | PCI |
| Ширина полосы пропускания | 500кГц |
Применение
- системы пеленгации и дальномеров;
- системы радиомониторинга;
- анализ радиолокационных сигналов;
- ультразвуковая диагностика;
- контроль акустического излучения;
- стендовые прочностные испытания
Особенности
- АЦП с разрешением 14 бит и частотой дискретизации до 7 МГц;
- входное сопротивление не менее 1 МОм;
- два однополюсных канала для ввода аналоговых сигналов с полосой 500 кГц;
- внешняя или внутренняя синхронизация;
- защита по входу ±150В;
- внешний или внутренний запуск аналого-цифрового преобразования;
- счётчик/таймер внешних событий;
- чтение двух старших битов байтового порта, синхронно с данными АЦП;
- возможность непрерывной записи на винчестер компьютера
