159750 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Цена
159750
Внешний сигнал синхронизации
Аналоговый, в диапазоне ±5В.
Внешняя тактовая частота
5 МГц...100МГц
Все характеристики
Описание

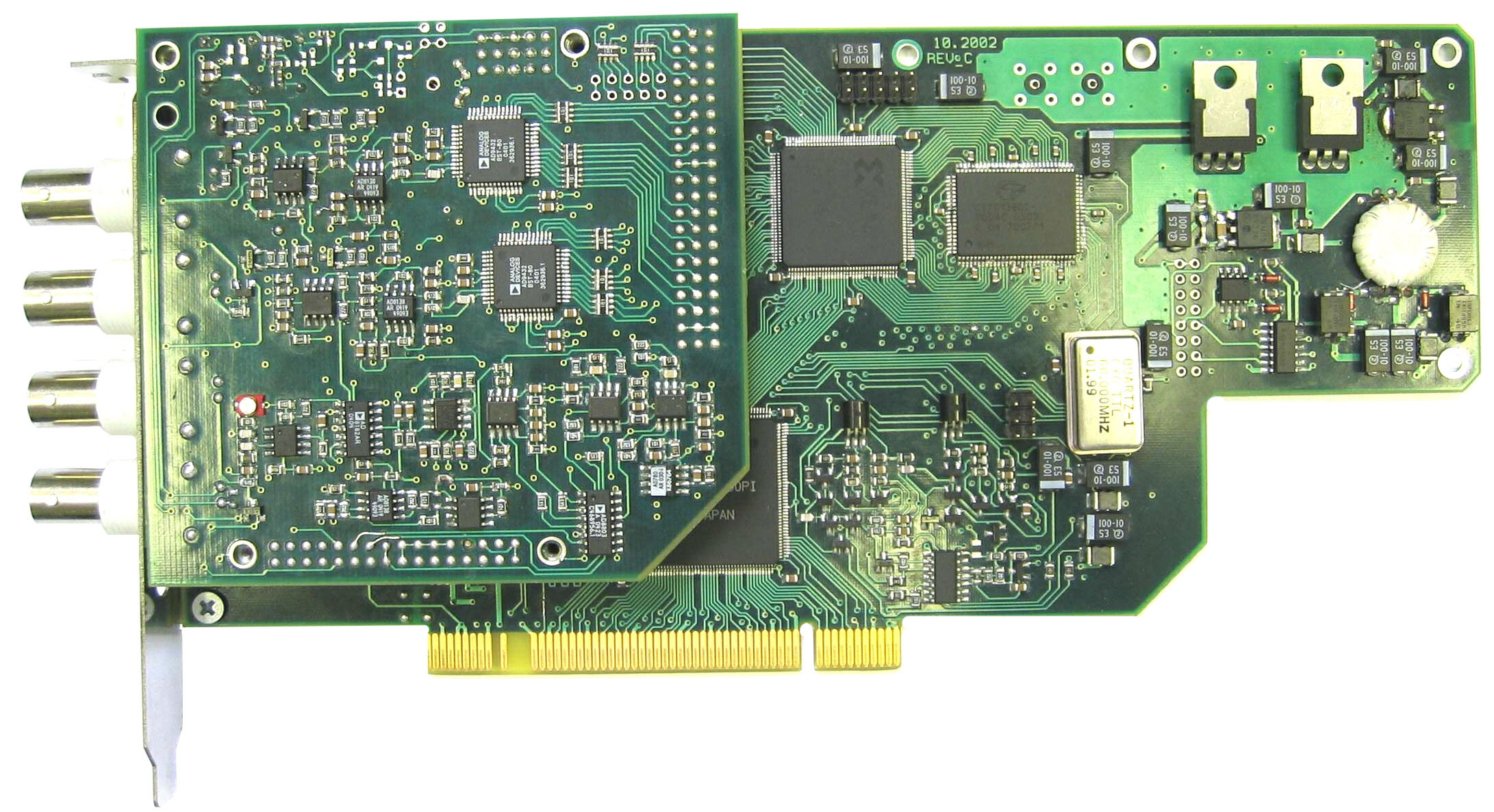

Прецизионная плата ЛАн10-12PCI-У — это современное устройство для аналого-цифрового преобразования с высокой частотой дискретизации. Она оснащена двумя синхронными каналами, что позволяет работать с квадратурными каналами или двумя антеннами.
Эта плата идеально подходит для систем радиолокации и пеленгации благодаря своей точности и надёжности. Она обеспечивает точные измерения и наблюдения в этих областях.
Однако плата ЛАн10-12PCI-У не ограничивается только радиолокацией. Это универсальное измерительное устройство, на базе которого можно создавать различные инструменты и приборы.
С помощью этой платы можно сделать осциллограф для наблюдения и анализа быстропротекающих процессов и измерения параметров сигналов. Также она служит отличным вольтметром для точного измерения напряжения на устройствах и компонентах.
Благодаря своим техническим характеристикам плата может использоваться как анализатор спектра для исследования и анализа спектров сигналов. Также она может применяться как регистратор быстропротекающих процессов для записи и анализа событий с высокой скоростью.
Прецизионная плата ЛАн10-12PCI-У — незаменимый инструмент для профессионалов в области измерений и анализа сигналов. Она обладает высокой точностью, надёжностью и широкими возможностями, что делает её важной составляющей любой профессиональной системы.
Эта плата идеально подходит для систем радиолокации и пеленгации благодаря своей точности и надёжности. Она обеспечивает точные измерения и наблюдения в этих областях.
Однако плата ЛАн10-12PCI-У не ограничивается только радиолокацией. Это универсальное измерительное устройство, на базе которого можно создавать различные инструменты и приборы.
С помощью этой платы можно сделать осциллограф для наблюдения и анализа быстропротекающих процессов и измерения параметров сигналов. Также она служит отличным вольтметром для точного измерения напряжения на устройствах и компонентах.
Благодаря своим техническим характеристикам плата может использоваться как анализатор спектра для исследования и анализа спектров сигналов. Также она может применяться как регистратор быстропротекающих процессов для записи и анализа событий с высокой скоростью.
Прецизионная плата ЛАн10-12PCI-У — незаменимый инструмент для профессионалов в области измерений и анализа сигналов. Она обладает высокой точностью, надёжностью и широкими возможностями, что делает её важной составляющей любой профессиональной системы.
Характеристики
| Цена | 159750 |
| Внешний сигнал синхронизации | Аналоговый, в диапазоне ±5В. |
| Внешняя тактовая частота | 5 МГц...100МГц |
| Входная полоса частот аналогового канала | 40МГц |
| Входное сопротивление | 50 Ом - АЦП, 1МОм, 15пФ - синхронизация |
| Диапазоны входных напряжений, В | ±2В; ±1В; ±0.4В; ±0,2В |
| Запуск АЦП | От внутреннего кварцевого генератора, от внешней тактовой частоты |
| Защита по напряжению входных каналов (при включенном питании) | ±7.5В |
| Источник синхронизации | Канал 0, канал 1 или внешний |
| Количество аналоговых каналов | 2 синхронных (два канала АЦП) |
| Конфигурация аналоговых входов (не изолированы) | однополюсные |
| Максимальная частота дискретизации, изм. знач. / сек | 80МГц/100МГц |
| Максимальный объем буфера памяти | 1024 кСлов |
| Модель | ЛАн10-12PCI-У |
| Разрешение АЦП | 12 бит |
| Разъем | BNC |
| Разъем для сигнала внешней синхронизации | BNC |
| Разъем для сигнала внешней тактовой частоты | BNC |
| Тип АЦП | Последовательно пПоследовательно-параллельныйараллельный |
| Тип входа синхронизации | открытый или закрытый вход |
| Тип синхронизации | По фронту или по спаду уровня напряжения сигнала канала 0, 1 или внешней синхронизации |
| Число уровней порога синхронизации | Не менее 200 |
Применение
- системы радиомониторинга;
- стендовые прочностные испытания
- ультразвуковая диагностика;
- лидар (световая локация);
- контроль акустического излучения;
- анализ радиолокационных сигналов
Особенности
- частота дискретизации до 80МГц/100МГц
- ширина полосы пропускания (-3дБ) - 40МГц;
- АЦП разрешением 12 бит со временем преобразования 12,5нс/10нс;
- 8 цифровых входов для регистрации цифровых сигналов синхронно с отсчетами АЦП;
- встроенная память для хранения данных;
- два однополюсных канала для ввода аналоговых сигналов;
- внешняя или внутренняя синхронизация;
- отключаемое дифференцирование входа внешней синхронизации;
- внешний или внутренний запуск аналого-цифрового преобразования;
- программируемый коэффициент усиления;
- защита от перегрузок по напряжению входов платы ±7,5В
