45600 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Внешний сигнал синхронизации
Аналоговый с амплитудой до ±5В
Внешняя тактовая частота
ТТЛ-совместимый сигнал
Время преобразования
20нс
Все характеристики
Описание

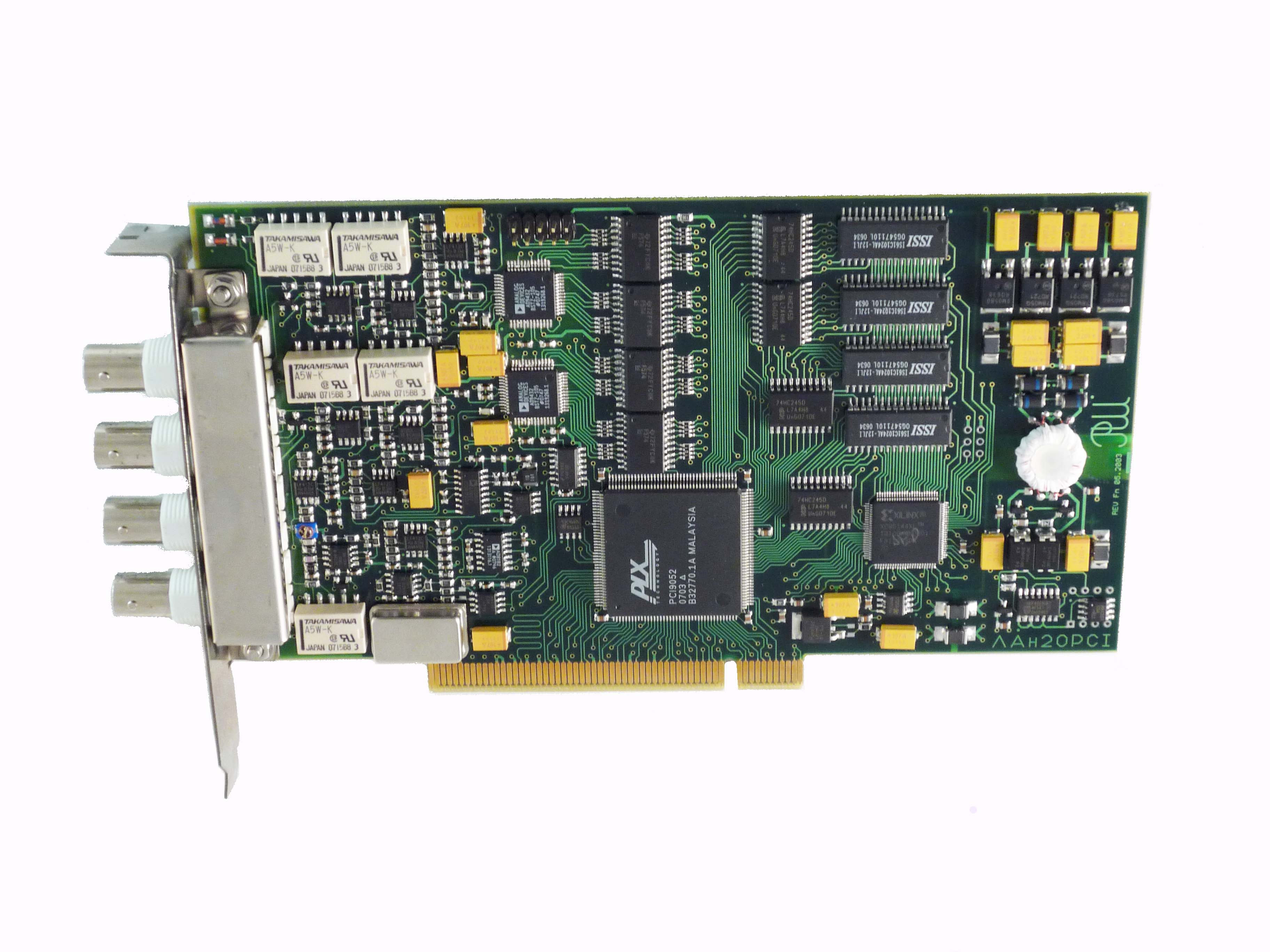

Прецизионное внешнее устройство ЛА-н20-12PCI — эффективный инструмент для сбора и анализа аналоговой и цифровой информации. Оно обеспечивает высокую частоту дискретизации и точность аналого-цифрового преобразования. Главная особенность устройства — наличие двух синхронных каналов, позволяющих работать с квадратурными каналами или подключать две антенны. Благодаря этому, оно отлично подходит для создания систем радиолокации и пеленгации.
Устройство ЛА-н20-12PCI также может использоваться как универсальное измерительное оборудование для создания различных приборов, таких как осциллограф, вольтметр, анализатор спектра и регистратор быстропротекающих процессов. Это делает его подходящим для множества задач и областей применения, включая научные исследования, инженерные разработки, тестирование и многое другое.
Устройство ЛА-н20-12PCI обладает надёжным и прочным корпусом, обеспечивающим долгий срок службы. Оно совместимо с PCI-портом, что позволяет легко интегрировать его в существующую систему. Кроме того, у него простой и интуитивно понятный интерфейс, облегчающий использование даже для неопытных пользователей.
Если вам нужно надёжное и многофункциональное устройство для сбора аналоговой и цифровой информации с высокой точностью и скоростью, то прецизионное внешнее устройство ЛА-н20-12PCI — идеальный выбор. Оно предоставляет все необходимые функции и возможности для успешного выполнения различных задач в области измерений и анализа данных.
Устройство ЛА-н20-12PCI также может использоваться как универсальное измерительное оборудование для создания различных приборов, таких как осциллограф, вольтметр, анализатор спектра и регистратор быстропротекающих процессов. Это делает его подходящим для множества задач и областей применения, включая научные исследования, инженерные разработки, тестирование и многое другое.
Устройство ЛА-н20-12PCI обладает надёжным и прочным корпусом, обеспечивающим долгий срок службы. Оно совместимо с PCI-портом, что позволяет легко интегрировать его в существующую систему. Кроме того, у него простой и интуитивно понятный интерфейс, облегчающий использование даже для неопытных пользователей.
Если вам нужно надёжное и многофункциональное устройство для сбора аналоговой и цифровой информации с высокой точностью и скоростью, то прецизионное внешнее устройство ЛА-н20-12PCI — идеальный выбор. Оно предоставляет все необходимые функции и возможности для успешного выполнения различных задач в области измерений и анализа данных.
Характеристики
| Внешний сигнал синхронизации | Аналоговый с амплитудой до ±5В |
| Внешняя тактовая частота | ТТЛ-совместимый сигнал |
| Время преобразования | 20нс |
| Входное сопротивление | 50 Ом (75, 93 Ом) - АЦП, 1МОм, 15пФ - синхронизация |
| Диапазоны входных напряжений, В | ±2В; ±1; ±0,4В; ±0,2В |
| Дифференцирование | Открытый/закрытый |
| Запуск АЦП | От внутреннего кварцевого генератора или внешней тактовой частоты |
| Защита по напряжению входа внешней тактовой частоты | +7,5В |
| Защита по напряжению входных каналов (при включенном питании) | ±7,5В |
| Источник синхронизации | Канал 0, канал 1 или внешний. |
| Количество аналоговых каналов | 2 синхронных (2 независимых АЦП) |
| Максимальная частота дискретизации, изм. знач. / сек | 50МГц |
| Максимальное входное напряжение (без входного делителя) | ±4В |
| Максимальный объем буфера памяти | 256КСлов (128 КСлов на канал) |
| Масса, кг | 0.16 |
| Модель | ЛА-н20-12PCI |
| Потребляемая мощность | +5В, не более 1,5 А |
| Размер, см х см | 11х2.5 |
| Разрешение АЦП | 12 бит |
| Тип АЦП | Последовательно параллельный |
| Тип синхронизации | По фронту или по спаду |
| Число уровней порога синхронизации | 256 |
| Шина интерфейса ПК | PCI |
| Ширина полосы пропускания | 40МГц |
Применение
- в системах сбора данных для полевых и натурных испытаний;
- в системах удалённого контроля;
- как многоканальный самописец;
- в переносных и мобильных регистраторах сигналов;
- в хроматографии
- прецизионный вольтметр.
Особенности
- частота дискретизации до 50МГц;
- ширина полосы пропускания (-3дБ) - 40МГц;
- АЦП разрешением 12 бит со временем преобразования 20нс;
- большой динамический диапазон;
- 8 цифровых входов для регистрации цифровых сигналов синхронно с отсчетами АЦП;
- встроенная память для хранения данных;
- два однополюсных канала для ввода аналоговых сигналов;
- внешняя или внутренняя синхронизация;
- отключаемое дифференцирование входа внешней синхронизации;
- внешний или внутренний запуск аналого-цифрового преобразования;
- программируемый коэффициент усиления;
- защита от перегрузок по напряжению входов платы ±7,5В
