27 500 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Амплитуда выходного сигнала Uxx
0...±5В на нагрузке 50Ом, 0...±10В на холостом ходу
Амплитудная дискретность (произвольный сигнал)
14бит (16384 уровня)
Время установления (прямоугольный сигнал)
45нс
Все характеристики
Описание

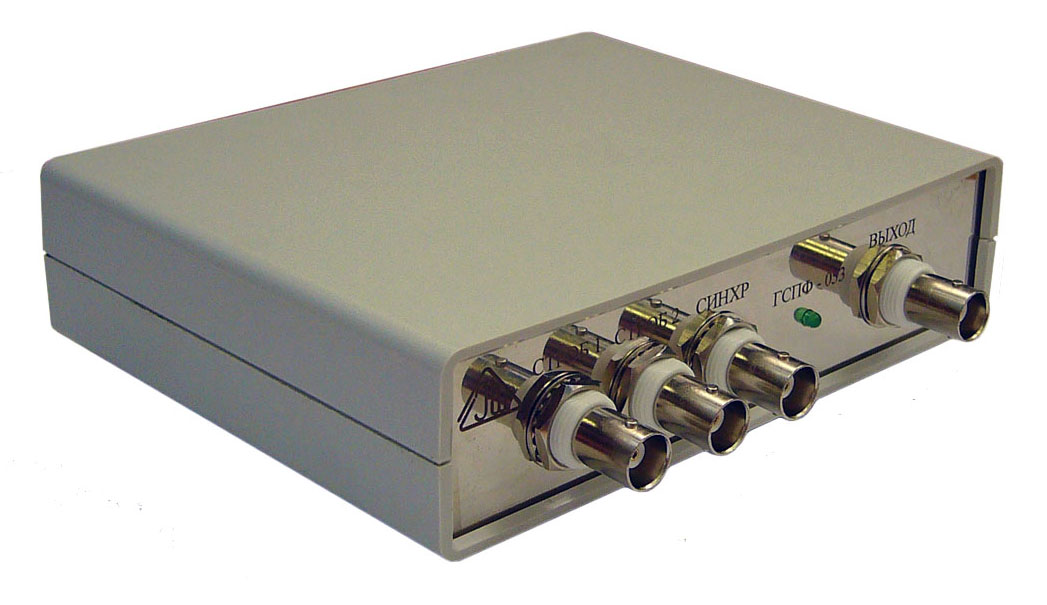

USB-генератор сигналов ГСПФ-053 — это передовое устройство, предназначенное для автоматизации исследований, настройки и тестирования оборудования в промышленности, науке и образовании. Он служит высокоточным источником сигналов произвольной и специальной формы. Генератор сигналов ГСПФ-053 позволяет генерировать сигналы различных форм, таких как синусоидальные, прямоугольные, треугольные и импульсные. Благодаря широкому выбору форм и параметров сигналов, устройство обеспечивает высокую степень гибкости при проведении исследований и настройке оборудования. Особенностью генератора сигналов является его подключение через USB-интерфейс, что упрощает использование в различных условиях. С помощью этого устройства можно легко подключить ГСПФ-053 к компьютеру или другому оборудованию с поддержкой USB, управляя и настраивая сигналы через специальное программное обеспечение. Высокая точность и надёжность генератора сигналов обеспечивают стабильную и качественную генерацию сигналов произвольной и специальной формы. Это делает его незаменимым инструментом для проведения исследований и испытаний в различных отраслях, таких как промышленность, наука и образование. Компактность и лёгкость ГСПФ-053 облегчают транспортировку и установку в различных местах, что удобно при работе на выезде или в мобильных лабораториях. Генератор сигналов также отличается высокой энергоэффективностью, что помогает экономить ресурсы и снижать эксплуатационные расходы.ГСПФ-053 обладает простым и понятным интерфейсом, доступным даже для пользователей без специальных знаний и навыков. В комплекте с устройством идёт подробная инструкция, помогающая разобраться в работе и настроить сигналы с минимальными усилиями. В итоге, ГСПФ-053 является надёжным и многофункциональным генератором сигналов, позволяющим проводить профессиональные исследования и тестирование оборудования. Его точность, гибкость и удобство использования делают его незаменимым инструментом для инженеров, учёных и студентов, работающих в промышленности, науке и образовании.
Характеристики
| Амплитуда выходного сигнала Uxx | 0...±5В на нагрузке 50Ом, 0...±10В на холостом ходу |
| Амплитудная дискретность (произвольный сигнал) | 14бит (16384 уровня) |
| Время установления (прямоугольный сигнал) | 45нс |
| Выброс (прямоугольный сигнал) | не более 5% |
| Выходное сопротивление генератора | 50Ом ± 5% |
| Выходной аттенюатор | 0…-42дБ (-6дБ, -12дБ,-24дБ) ± 0.2дБ |
| Длина буфера (произвольный сигнал) | 2…262144 точки |
| Длительность фронта/спада (прямоугольный сигнал) | не более 25нс |
| Интерфейс | USB 1.1 совместимый |
| Коэффициент гармоник (синусоидальный сигнал) | не более 0.05% на 100КГц и 200КГц |
| Масса, кг | не более 0.275 кг |
| Модель | ГСПФ-053 |
| Опорные частоты (произвольный сигнал) | 100МГц, 50МГц, 25МГц……6,103515625КГц (15диапазонов) |
| Погрешность установки амплитуды | 0.5% на 50Ом нагрузке |
| Потребляемая мощность | не более 10Вт (+12В, 0.8А) |
| Размер, см х см | 14х12х3.6 |
| Синтезатор частоты | 50МГц…100МГц через 0.25МГц |
| Точность задания частоты | до 0.01% (зависит от диапазона частоты) |
| Частота, Гц | Постоянный уровень сигнала или от 0,012Гц до 10МГц при работе от встроенного тактового генератора |
Применение
- Для управления стендами и технологическим оборудованием.
- Имеется возможность загрузки предварительно записанного в файл сигнала.
- обучающие системы (тренажеры и лабораторное оборудование);
Особенности
- произвольная форма генерируемого сигнала;
- внешнее исполнение;
- частотный диапазон DC; 0,012Гц…10МГц;
- высокая точность установки амплитуды и частоты;
- большой ряд частот дискретизации от ~6.1КГц до 100МГц;
- отключаемый ФНЧ 10,7МГц
- низкий уровень гармоник (от 0.05%)
- амплитуда выходного сигнала ± 5В на нагрузке 50Ом; ± 10В без нагрузки;
- работа под управлением компьютера
- подсоединение к любому компьютеру, имеющему интерфейс USB;
- горячее подключение (подключение и отключение без выключения питания компьютера);
- Максимальная длина USB кабеля не более 3м;
- режим внешнего старта;
- Несколько режимов работы: циклический, программный, однократный, однократный от внешнего запуска, циклический от внешнего запуска.
- Два дополнительных программируемых выходов синхросигнала. ТТЛ уровни;
