121280 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Входная полоса частот аналогового канала
100 МГц, 300 МГц
Диапазоны входных напряжений, В
± 25В, ±1,25В
Защита по напряжению входных каналов (при включенном питании)
± 150 В, ± 2,5 В
Все характеристики
Описание

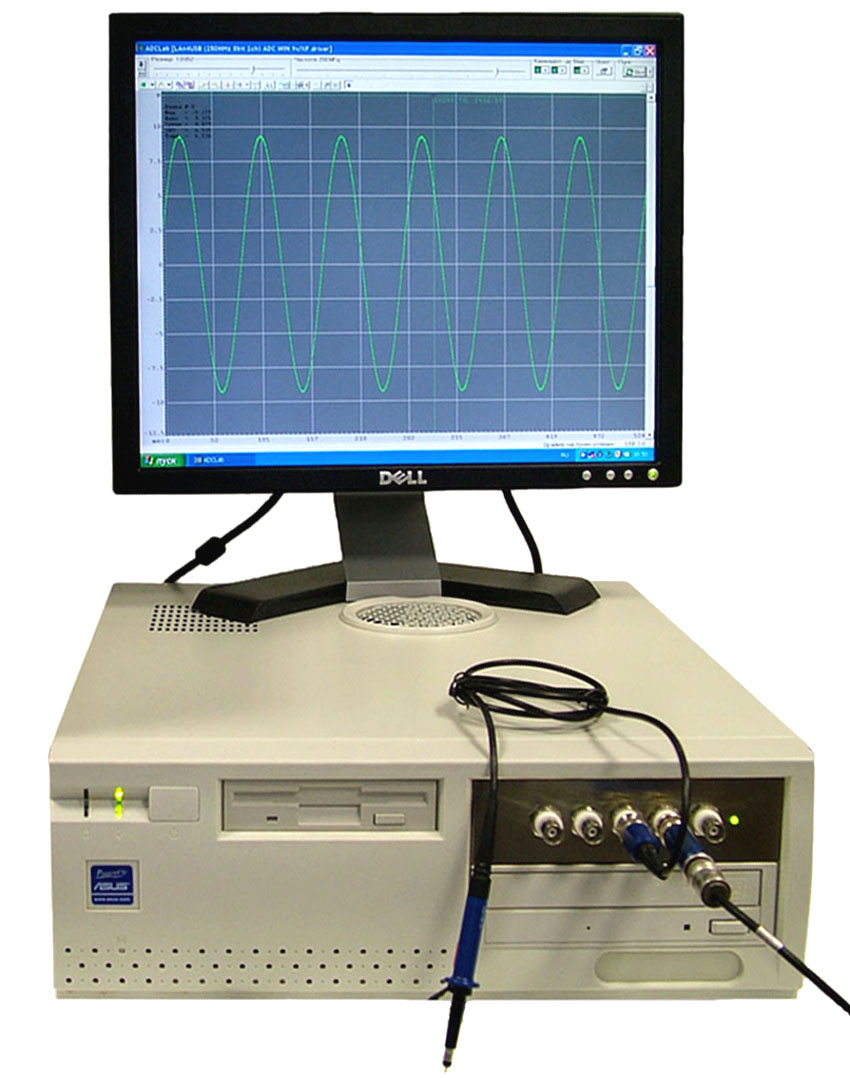

Осциллограф цифровой запоминающий ОЦЗС-02 (1000USB) — это высокоточное внешнее USB-устройство, предназначенное для подключения к компьютеру. С помощью программного обеспечения, входящего в комплект, можно просматривать сигналы по каналам и сохранять результаты на жёстком диске компьютера.
Одна из ключевых особенностей этого осциллографа — возможность настройки параметров сбора данных через программу. К ним относятся размер буфера памяти, частота дискретизации и размер предыстории. Это позволяет адаптировать устройство под свои потребности и требования.
Осциллограф ОЦЗС-02 (1000USB) поддерживает разные варианты синхронизации. Он может синхронизироваться с внешним источником или с одним из двух аналоговых каналов платы по фронту или спаду сигнала.
Кроме того, осциллограф способен записывать выбранный объём данных на диск. Это значит, что вы можете сохранять только нужную информацию, не занимая много места на жёстком диске компьютера.
Осциллограф ОЦЗС-02 (1000USB) оснащён циклическим внутренним ОЗУ объёмом 2 МБ на каждый канал. Однако объём используемого ОЗУ можно программно уменьшить до 256 байт, чтобы оптимизировать использование ресурсов при необходимости.
Работа ОЗУ происходит следующим образом: после получения команды на запуск преобразования данные с АЦП циклически записываются в выбранную часть ОЗУ, называемую предысторией. Пока предыстория не заполнится, синхроимпульсы блокируются и не обрабатываются. После заполнения предыстории и прихода синхроимпульса запись данных переходит в оставшуюся часть ОЗУ, называемую историей. Затем данные каждого канала можно считать на компьютер.
Файлы, создаваемые осциллографом ОЦЗС-02 (1000USB), имеют двоичный формат. Однако с помощью программного обеспечения их можно преобразовать в текстовый вид, содержащий коды АЦП или значения в вольтах. Это упрощает анализ результатов измерений и работу с данными.
Одна из ключевых особенностей этого осциллографа — возможность настройки параметров сбора данных через программу. К ним относятся размер буфера памяти, частота дискретизации и размер предыстории. Это позволяет адаптировать устройство под свои потребности и требования.
Осциллограф ОЦЗС-02 (1000USB) поддерживает разные варианты синхронизации. Он может синхронизироваться с внешним источником или с одним из двух аналоговых каналов платы по фронту или спаду сигнала.
Кроме того, осциллограф способен записывать выбранный объём данных на диск. Это значит, что вы можете сохранять только нужную информацию, не занимая много места на жёстком диске компьютера.
Осциллограф ОЦЗС-02 (1000USB) оснащён циклическим внутренним ОЗУ объёмом 2 МБ на каждый канал. Однако объём используемого ОЗУ можно программно уменьшить до 256 байт, чтобы оптимизировать использование ресурсов при необходимости.
Работа ОЗУ происходит следующим образом: после получения команды на запуск преобразования данные с АЦП циклически записываются в выбранную часть ОЗУ, называемую предысторией. Пока предыстория не заполнится, синхроимпульсы блокируются и не обрабатываются. После заполнения предыстории и прихода синхроимпульса запись данных переходит в оставшуюся часть ОЗУ, называемую историей. Затем данные каждого канала можно считать на компьютер.
Файлы, создаваемые осциллографом ОЦЗС-02 (1000USB), имеют двоичный формат. Однако с помощью программного обеспечения их можно преобразовать в текстовый вид, содержащий коды АЦП или значения в вольтах. Это упрощает анализ результатов измерений и работу с данными.
Характеристики
| Входная полоса частот аналогового канала | 100 МГц, 300 МГц |
| Диапазоны входных напряжений, В | ± 25В, ±1,25В |
| Защита по напряжению входных каналов (при включенном питании) | ± 150 В, ± 2,5 В |
| Количество измерительных каналов | 2 синхронных |
| Максимальная частота дискретизации, изм. знач. / сек | 1 ГГц, 2 ГГц |
| Модель | ОЦЗС-02 (1000USB) |
| Чувствительность | 0,025÷5, 0,025÷0,25 |
Применение
- многоканальные системы анализа высокочастотных сигналов;
- в качестве многоканальных осциллографов;
- при настройке и ремонте радиоэлектронного оборудования;
- в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
- в ядерной физике - системы регистрации траекторий элементарных частиц;
- в локации - для определения направления на источник излучения;
- анализ взрывных процессов
- в нанотехнологиях
Особенности
- внешнее USB устройство;
- быстродействующие 8-разрядные АЦП;
- внешняя аналоговая синхронизация;
- режим предзаписи (величина предыстории программируется);
