29600 руб.
Обращаем Ваше внимание, что цена является ориентировочной, окончательную цену узнавайте у менеджера.
-
Заказ по телефону:
+7 (495) 252-07-32
+7 (495) 710-83-05 -
Отправить нам письмо
info@kommerc-kip.ru
Характеристики
Время преобразования
2,5 мкс
Входное сопротивление
не менее 100 МОм
Гальваническая развязка
1,5 кВ
Все характеристики
Описание

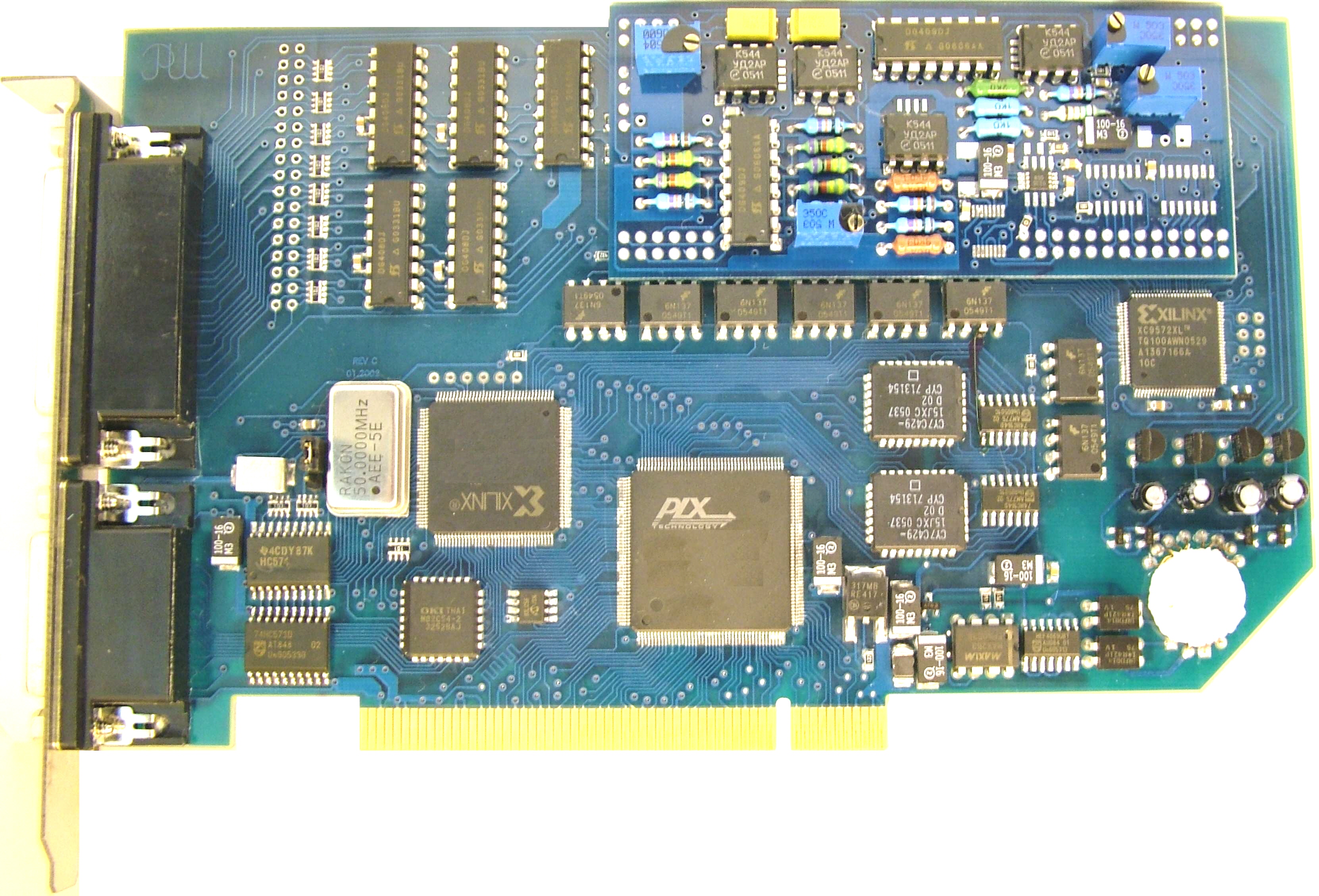

Плата ЛА-2М5PCI — это инновационный инструмент для продолжительного сбора данных, разработанный специально для непрерывной записи информации на диск и её обработки в реальном времени. Уникальное свойство платы — возможность создавать многоканальные цифровые регистраторы и анализаторы, что облегчает мониторинг и контроль разных параметров. Одно из ключевых преимуществ устройства — способность заменить аналоговые самописцы и магнитофоны. Благодаря передовым технологиям, плата ЛА-2М5PCI обеспечивает высокую точность и надёжность сбора данных, а также лёгкое воспроизведение и анализ.
Важной особенностью платы является групповая гальваническая развязка аналоговых каналов, что крайне важно для электрической изоляции и защиты от помех, способствуя получению более качественных и точных результатов при сборе и анализе данных.
Плата ЛА-2М5PCI является незаменимым инструментом для различных областей применения, таких как мониторинг окружающей среды, диагностика технических систем, научные исследования и других. Её высокая производительность, надёжность и функциональность делают её прекрасным выбором для профессионалов в области сбора и анализа данных.
Важной особенностью платы является групповая гальваническая развязка аналоговых каналов, что крайне важно для электрической изоляции и защиты от помех, способствуя получению более качественных и точных результатов при сборе и анализе данных.
Плата ЛА-2М5PCI является незаменимым инструментом для различных областей применения, таких как мониторинг окружающей среды, диагностика технических систем, научные исследования и других. Её высокая производительность, надёжность и функциональность делают её прекрасным выбором для профессионалов в области сбора и анализа данных.
Характеристики
| Время преобразования | 2,5 мкс |
| Входное сопротивление | не менее 100 МОм |
| Гальваническая развязка | 1,5 кВ |
| Диапазон входного сигнала (выбираемый), В | ± 10В.. ± 0,05В (программируемый КУ на выбранную группу каналов) |
| Диапазон частот выборок | 400 кГц |
| Защита по напряжению входных каналов (при включенном питании) | ± 15 В |
| Количество аналоговых каналов | 32 однополюсных или 16 дифференциальных |
| Количество измерительных каналов | 3 |
| Количество линий (цифровые сигналы управления) | 8 выв и 8 вв (с защёлкой) |
| Количество линий в выходном слове (бит) | 12 |
| Количество режимов запуска | 6 |
| Максимальная частота дискретизации, изм. знач. / сек | 400кГц |
| Модель | ЛА-2М5PCI |
| Память на плате FIFO | 2048 cлов |
| Потребляемая мощность | +5В, 1000 мА |
| Размер, см х см | 18.5х10.7 |
| Разрядность внешнего интерфейса | 8 |
| Разрядность счётчиков/таймеров | 16 |
| Тип АЦП | последовательного приближения |
| Уровни | ТТЛ совместимые |
| Уровни и пороговые значения | ТТЛ совместимый |
| Шина интерфейса ПК | PCI Bus master |
Применение
- многоканальный сбор данных;
- автоматизированные системы управления технологическими процессами;
- осциллограф цифровой запоминающий;
- самописец;
- вольтметр среднеквадратический широкополосный
Особенности
- 12 разрядный АЦП, время преобразования - 2,5 мкс;
- 32 однополюсных каналов или 16 дифференциальных каналов;
- групповая гальван. развязка аналоговых каналов 1,5кВ;
- максимальная частота дискретизации 400 кГц;
- прогр. коэфициэнт усиления на группу каналов;
- входное сопротивление не менее 100 МОм;
- программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В, ± 0,5В, ± 0,25В, ± 0,1В, ± 0,05В (для выбранной группы каналов);
- число эффективных разрядов 11,0 для частоты входного сигнала 5 кГц;
- передача данных в режиме Bus-Master с возможностью генерации прерывания в произвольной точке буфера данных;
- буферная память типа FIFO 2048Слов;
- высокостабильный кварцевый генератор 50 МГц и программируемый делитель частоты от 5 до 31 для таймера обеспечивает широкую сетку частот дискретизации;
- 16 цифровых линий: 8 - ввода и 8 - вывода;
- три шестнадцатиразрядных счётчика;
- разъём DHS-26 для цифровых линий и DHS-44 для аналоговых
