Характеристики
Внешний сигнал синхронизации
Аналоговый, в диапазоне ±5В.
Внешняя тактовая частота
5 МГц...100 МГц
Входная полоса частот аналогового канала
40МГц
Все характеристики
Описание

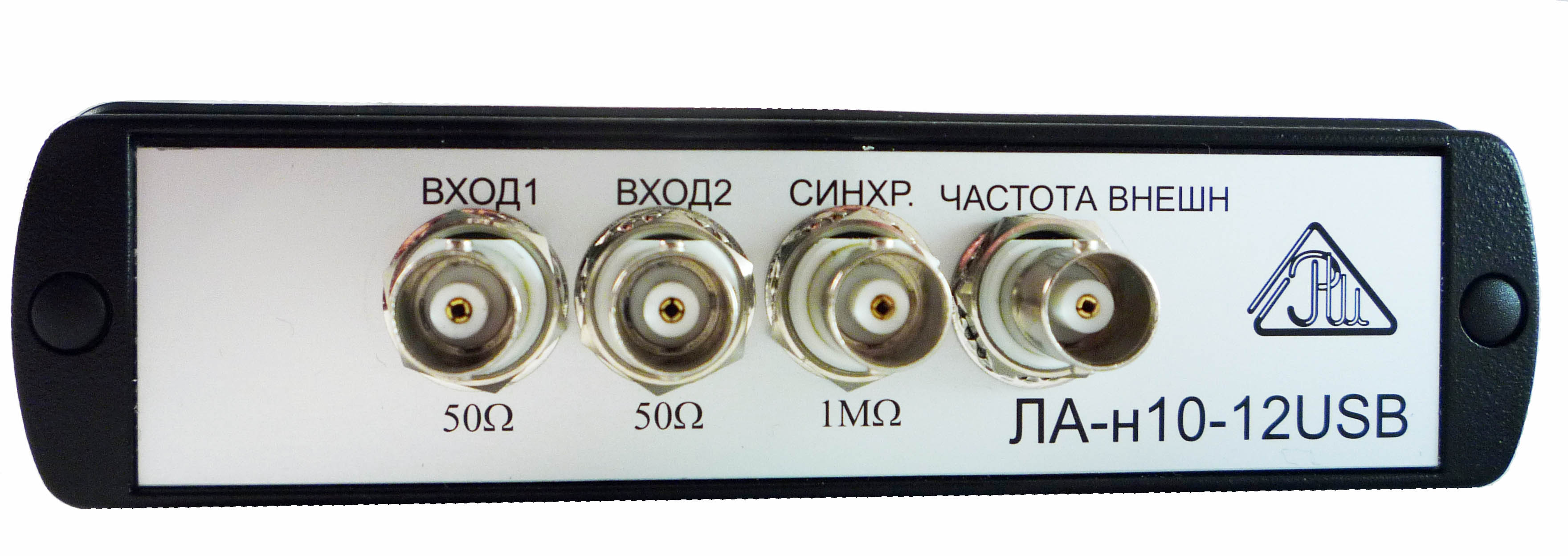

Прецизионное внешнее устройство сбора ЛА-н10-12USB(-У) — это инновационный прибор, созданный специально для работы с ПК типа IBM PC/AT. Его основная функция — конвертация аналоговых сигналов в цифровой формат, что облегчает обработку сигналов с помощью компьютера. Объединив этот прибор с другим оборудованием от компании «Руднев-Шиляев», вы сможете превратить ваш ПК в мощную информационно-измерительную систему, способную эффективно решать разнообразные задачи. Прецизионное внешнее устройство сбора ЛА-н10-12USB(-У) характеризуется высокой точностью и надёжностью, обеспечивая стабильную обработку данных. Благодаря подключению через USB-порт, оно легко устанавливается и используется. Этот прибор обладает широкими возможностями и позволяет эффективно работать с разными аналоговыми сигналами. Он применим в различных областях, включая научные исследования, промышленность, медицину, инженерию и многие другие. Особенность устройства ЛА-н10-12USB(-У) — его надёжность и долговечность, что позволяет использовать его в длительных и ответственных экспериментах и проектах. Благодаря современным технологиям и инженерным решениям, этот прибор обеспечивает стабильность и точность сбора информации. Прецизионное внешнее устройство сбора ЛА-н10-12USB(-У) — незаменимый инструмент для тех, кому нужна высокая точность и достоверность при сборе и обработке данных. Позвольте ему стать вашим надёжным партнёром в решении самых сложных задач, обеспечивая эффективность и результативность вашей работы.
Характеристики
| Внешний сигнал синхронизации | Аналоговый, в диапазоне ±5В. |
| Внешняя тактовая частота | 5 МГц...100 МГц |
| Входная полоса частот аналогового канала | 40МГц |
| Входное сопротивление | 50 Ом для АЦП, 1Мом, 15пФ |
| Диапазоны входных напряжений, В | ±2В; ±1В; ±0.4В; ±0,2В |
| Дифференциальная нелинейность | Типовое значение ± 1,2МЗР. Максимальное значение ± 1,5 МЗР. |
| Запуск АЦП | От внутреннего кварцевого генератора, от внешней тактовой частоты |
| Защита по напряжению входных каналов (при включенном питании) | ±7.5В |
| Интегральная нелинейность | Типовое значение ± 1,5 МЗР. Максимальное значение ± 2 МЗР. |
| Источник синхронизации | Канал 0, канал 1или внешний. |
| Количество аналоговых каналов | 2 синхронных (два канала АЦП) |
| Количество линий в выходном слове (бит) | 12 |
| Конфигурация аналоговых входов (не изолированы) | однополюсные |
| Максимальная частота дискретизации, изм. знач. / сек | 100 МГц для ЛАн10-12USB-У |
| Максимальный объем буфера памяти | 1024 кСлов |
| Масса, кг | 0.4 |
| Модель | ЛА-н10-12USB(-У) |
| Ошибка сдвига | Типовое значение ± 0,15%. Максимальное значение ± 0,2%. |
| Потребляемая мощность | +12В, 0,7А |
| Размер, см х см | 24.5х13.8х3.4 |
| Разъем | BNC |
| Разъем для сигнала внешней синхронизации | BNC |
| Разъем для сигнала внешней тактовой частоты | BNC |
| Тип АЦП | Последовательно-параллельный |
| Тип входа синхронизации | открытый или закрытый вход |
| Тип синхронизации | По фронту или по спаду уровня напряжения сигнала канала 0, 1 или внешней синхронизации |
| Число уровней порога синхронизации | Не менее 200 |
| Шина интерфейса ПК | USB 2.0 |
Применение
- системы радиомониторинга;
- стендовые прочностные испытания;
- ультразвуковая диагностика;
- лидар (световая локация);
- контроль акустического излучения;
- анализ радиолокационных сигналов
Особенности
- внешнее исполнение;
- подсоединение к любому компьютеру, имеющему интерфейс USB;
- частота дискретизации до 100МГц;
- 2 синхронных дифференциальных канала;
- внешняя или внутренняя синхронизация;
- отключаемое дифференцирование входа внешней синхронизации;
- внешний или внутренний запуск аналого-цифрового преобразования;
- программируемый коэффициент усиления;
- защита от перегрузок по напряжению входов платы ±7,5В;
- большой динамический диапазон
Документы
LA-n10-12USB(y)
229 Кб
